Hướng dẫn đọc bản vẽ AutoCAD chi tiết cho người mới bắt đầu

Bạn có bao giờ nhìn vào một bản vẽ AutoCAD và cảm thấy “choáng ngợp” trước hàng loạt ký hiệu, đường nét và con số? Thực tế, AutoCAD đã trở thành công cụ không thể thiếu trong các ngành kiến trúc, cơ khí, điện – nước. Tuy nhiên, để đọc và hiểu đúng bản vẽ lại là thử thách lớn với người mới. Bài viết này sẽ giúp bạn đi từ nền tảng cơ bản đến kỹ năng nâng cao trong việc đọc bản vẽ AutoCAD, kèm theo những ví dụ thực tế và mẹo học nhanh hiệu quả.

AutoCAD là gì và tại sao cần biết cách đọc bản vẽ?

AutoCAD là phần mềm thiết kế và vẽ kỹ thuật do Autodesk phát triển, ra mắt từ năm 1982 và đến nay đã trở thành “chuẩn mực” trong nhiều lĩnh vực: kiến trúc, xây dựng, cơ khí, thiết kế nội thất, điện – nước (MEP)… Với AutoCAD, kỹ sư và kiến trúc sư có thể tạo ra những bản vẽ chính xác đến từng milimet.

Vậy tại sao cần phải biết cách đọc bản vẽ AutoCAD?

• Đảm bảo tính chính xác: Một sai sót nhỏ khi đọc bản vẽ có thể dẫn đến hậu quả lớn trong thi công hoặc sản xuất.
• Tăng năng suất: Hiểu bản vẽ nhanh giúp rút ngắn thời gian làm việc, tăng hiệu quả.
• Phát triển sự nghiệp: Kỹ năng đọc bản vẽ AutoCAD là “chìa khóa” để bạn tiến xa hơn trong ngành kỹ thuật.

“AutoCAD không chỉ là phần mềm, nó là ngôn ngữ chung của ngành kỹ thuật.” – Autodesk

Theo thống kê từ Autodesk, hơn 70% công ty xây dựng và kỹ thuật trên thế giới sử dụng AutoCAD hoặc các sản phẩm liên quan trong quy trình làm việc.

Các loại bản vẽ AutoCAD phổ biến

Trước khi đi sâu vào chi tiết, bạn cần hiểu rằng mỗi lĩnh vực có một dạng bản vẽ riêng. Dưới đây là những loại phổ biến nhất mà bạn sẽ thường xuyên gặp phải:

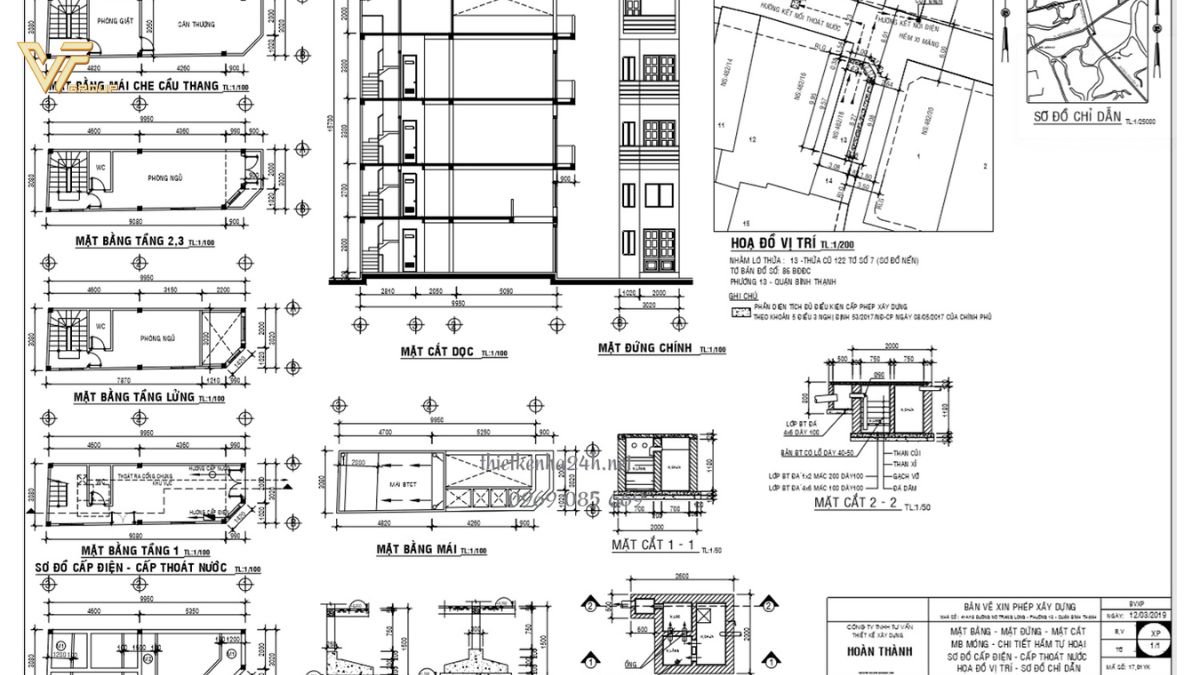

Bản vẽ kiến trúc

Bản vẽ kiến trúc thể hiện bố cục mặt bằng, mặt đứng, mặt cắt của công trình. Đây là nền tảng để thi công và phối hợp với các bộ môn khác như cơ điện và kết cấu.

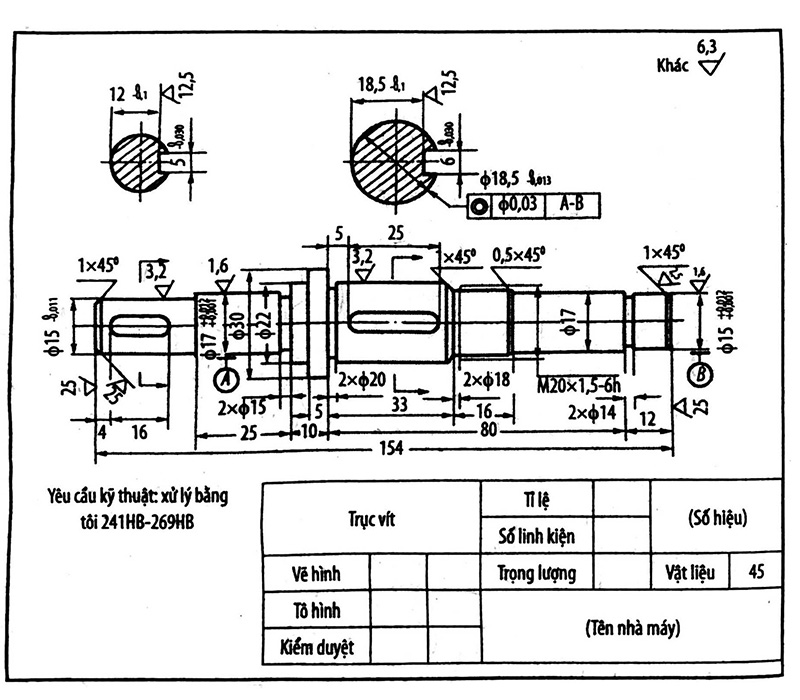

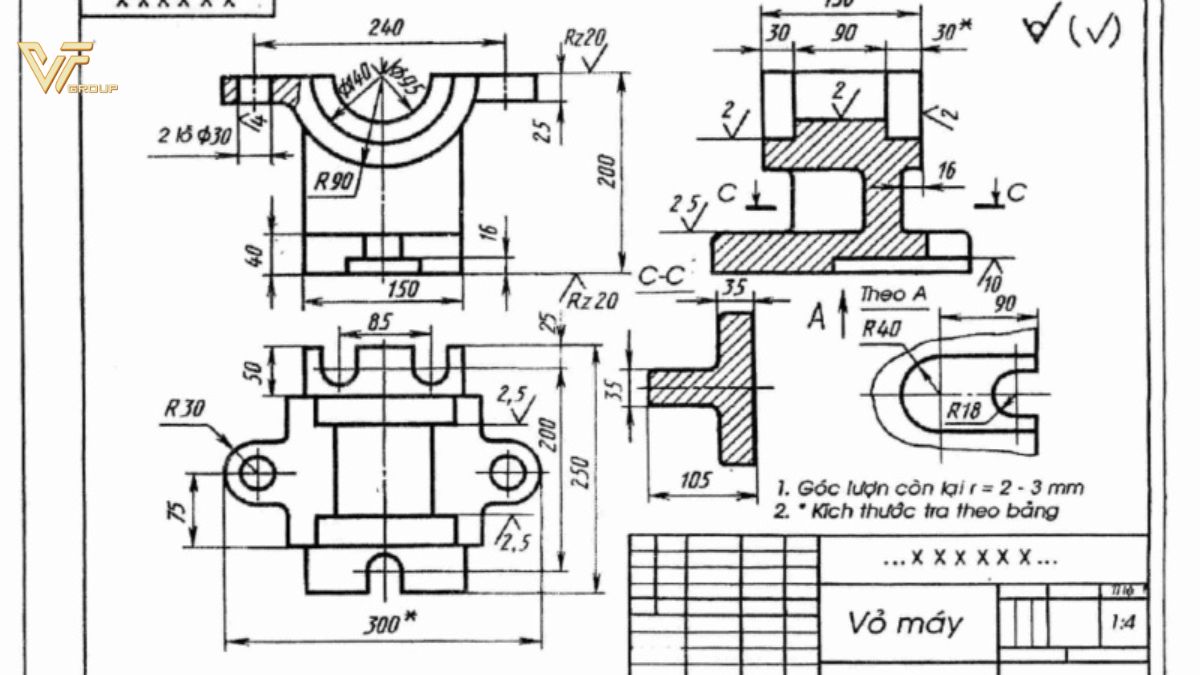

Bản vẽ cơ khí

Bản vẽ cơ khí thường mô tả chi tiết máy, kết cấu thép, thiết bị công nghiệp. Đặc trưng của bản vẽ này là chứa nhiều ký hiệu vật liệu, dung sai, bề mặt gia công. Nếu bạn làm trong ngành chế tạo, việc đọc hiểu bản vẽ cơ khí là bắt buộc.

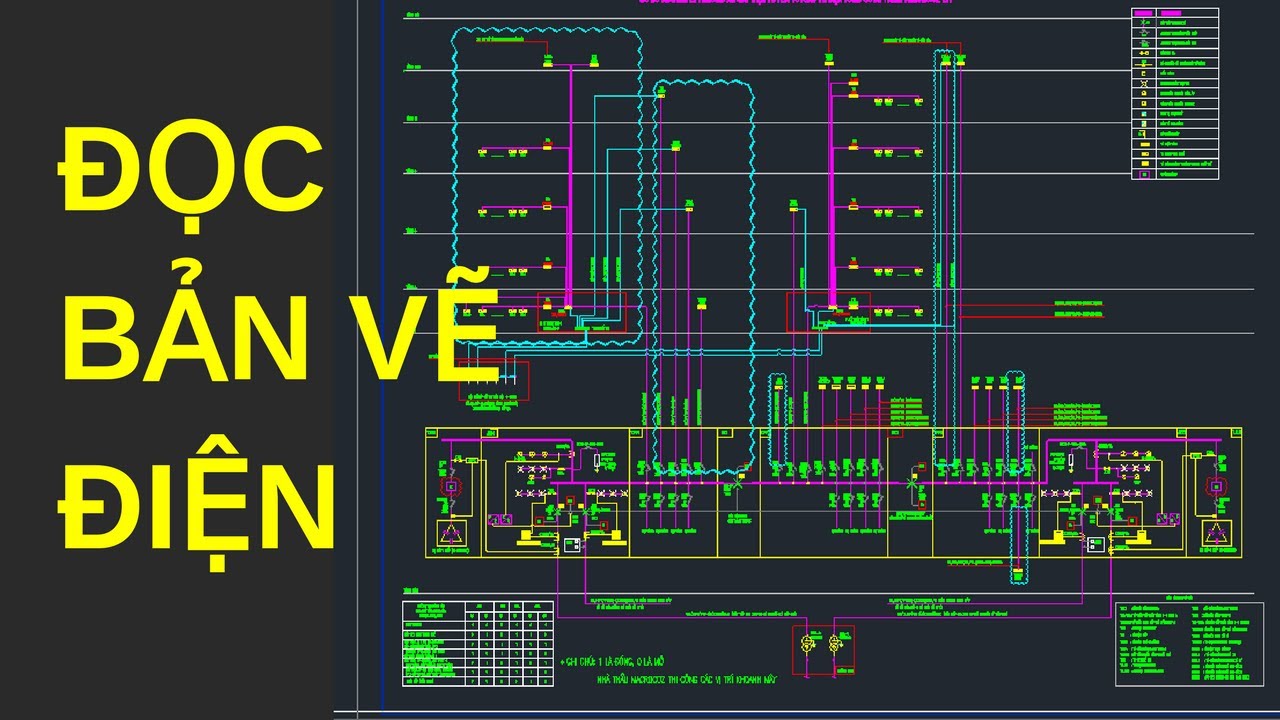

Bản vẽ điện – nước (MEP)

Bản vẽ MEP gồm hệ thống điện, cấp thoát nước, điều hòa thông gió. Những bản vẽ này đòi hỏi khả năng phân biệt đường nét và ký hiệu hệ thống rõ ràng để tránh nhầm lẫn khi thi công.

Bản vẽ 2D và 3D trong AutoCAD

– 2D: Chủ yếu sử dụng trong các bản vẽ kỹ thuật, sản xuất, thể hiện dưới dạng mặt bằng, mặt đứng.
– 3D: Giúp hình dung không gian trực quan hơn, hỗ trợ mô phỏng và trình bày dự án.

Loại bản vẽ	Đặc điểm	Ứng dụng
Kiến trúc	Bố cục công trình, mặt bằng, mặt cắt	Thi công, phối hợp kỹ thuật
Cơ khí	Chi tiết máy, dung sai, ký hiệu gia công	Chế tạo, sản xuất
Điện – nước (MEP)	Đường dây, hệ thống cấp thoát	Thiết kế hệ thống công trình
2D	Dạng mặt bằng, mặt đứng	Bản vẽ kỹ thuật cơ bản
3D	Không gian trực quan	Mô phỏng, thuyết trình dự án

Cấu trúc cơ bản của bản vẽ AutoCAD

Khi mở một bản vẽ AutoCAD, bạn sẽ bắt gặp vô số layer, ký hiệu và thông tin. Để đọc hiểu đúng, hãy bắt đầu từ cấu trúc cơ bản sau:

Layer (lớp vẽ) và cách quản lý

Layer trong AutoCAD giống như “ngăn” chứa thông tin: mỗi lớp có màu sắc, độ dày và chức năng riêng. Ví dụ: một layer cho tường, một layer cho điện, một layer cho nước.

• Layer giúp phân loại thông tin rõ ràng.
• Dễ dàng bật/tắt từng hạng mục khi cần kiểm tra.
• Tránh nhầm lẫn giữa các bộ môn.

Ký hiệu và chú thích trong bản vẽ

Trong bản vẽ AutoCAD, bạn sẽ thấy nhiều ký hiệu như: đường tâm, đường kích thước, ký hiệu vật liệu, chú thích bằng chữ. Mỗi ngành có bộ ký hiệu riêng theo tiêu chuẩn quốc tế (ISO, TCVN).

Tỉ lệ và khung tên bản vẽ

Tỉ lệ là yếu tố cực kỳ quan trọng. Ví dụ: bản vẽ kiến trúc thường dùng tỉ lệ 1/100, bản vẽ chi tiết máy có thể là 1/1 hoặc 1/10. Khung tên chứa thông tin: tên công trình, người thiết kế, ngày lập bản vẽ, tiêu chuẩn áp dụng.

Block, Hatch, Dimension

– Block: Các đối tượng được nhóm thành một khối (cửa, bàn, ghế…) giúp tái sử dụng dễ dàng.
– Hatch: Ký hiệu vật liệu, nền tường, bề mặt.
– Dimension: Đường kích thước, thể hiện số đo chuẩn xác.

Ví dụ thực tế: Khi đọc bản vẽ sàn nhà, block có thể đại diện cho cửa, hatch hiển thị vật liệu lát sàn, dimension cho bạn biết chính xác chiều dài rộng của căn phòng.

Cách đọc bản vẽ AutoCAD chi tiết

Sau khi đã nắm được cấu trúc cơ bản, bước tiếp theo là thực hành cách đọc bản vẽ. Đây là kỹ năng cần luyện tập thường xuyên để thành thạo.

Xác định loại bản vẽ

Trước tiên, bạn cần nhận biết bản vẽ đang đọc là loại nào: kiến trúc, cơ khí hay MEP. Mỗi loại bản vẽ có cách thể hiện thông tin khác nhau, do đó việc phân loại sẽ giúp bạn đọc nhanh và chính xác hơn.

Nhận diện ký hiệu và chú thích

Hãy chú ý đến các ký hiệu tiêu chuẩn. Ví dụ, trong bản vẽ cơ khí, ký hiệu đường ren hay bề mặt gia công có ý nghĩa quan trọng. Trong bản vẽ kiến trúc, ký hiệu cửa, cầu thang, vật liệu tường cần được hiểu đúng.

Hiểu tỉ lệ bản vẽ

Ví dụ: nếu bản vẽ ghi tỉ lệ 1/100, tức là 1cm trên bản vẽ tương ứng với 100cm thực tế. Nắm rõ tỉ lệ giúp bạn ước lượng được kích thước thật của công trình hay chi tiết.

Đọc kích thước, đường nét, ký hiệu vật liệu

Kích thước thường được thể hiện bằng số đo kèm đường dimension. Các đường nét khác nhau cũng mang ý nghĩa khác nhau: đường liền đậm thể hiện cạnh thấy được, đường gạch chấm là đường tâm, đường khuất được vẽ bằng nét đứt.

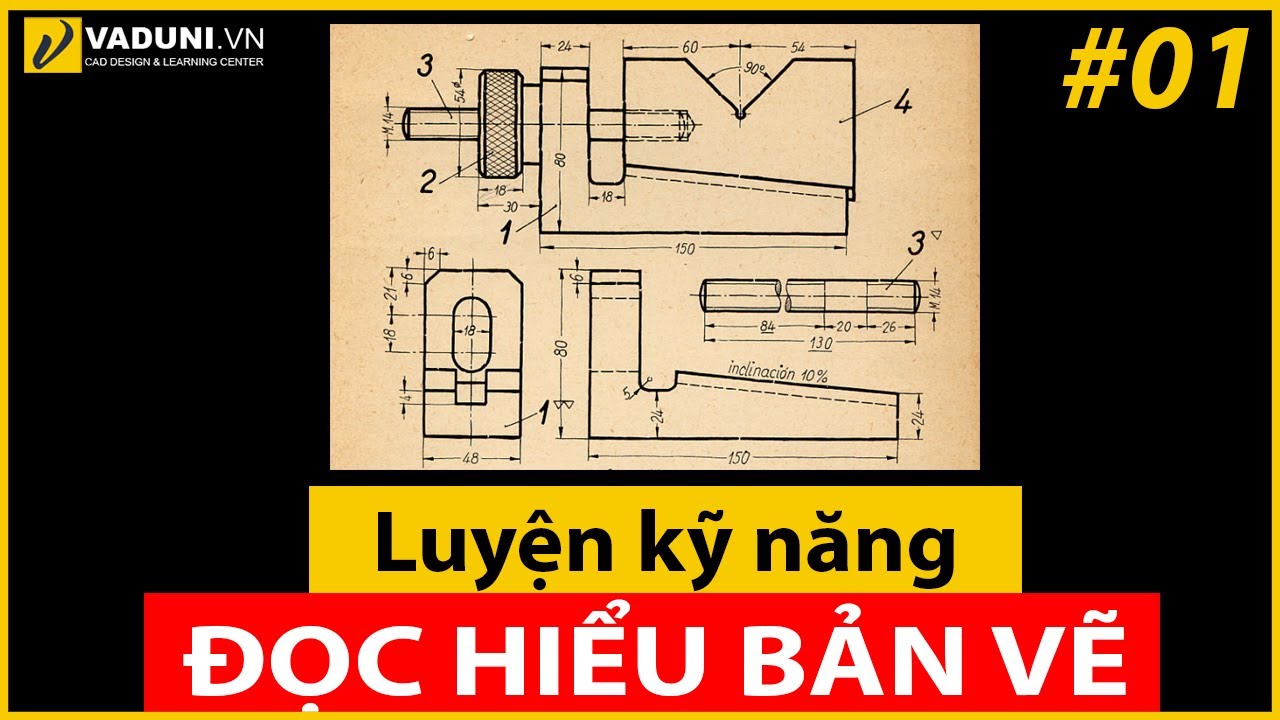

Thực hành đọc bản vẽ mẫu

Một trong những cách học hiệu quả nhất là thực hành với bản vẽ mẫu. Ví dụ, bản vẽ mặt bằng nhà ở sẽ cho bạn biết bố trí phòng, kích thước tường, cửa, và các chi tiết nội thất cơ bản.

Những lỗi thường gặp khi đọc bản vẽ AutoCAD

Ngay cả những kỹ sư có kinh nghiệm đôi khi cũng mắc lỗi khi đọc bản vẽ. Dưới đây là những sai lầm phổ biến:

• Hiểu sai tỉ lệ: Dẫn đến tính toán kích thước không chính xác.
• Bỏ qua ký hiệu quan trọng: Ví dụ, ký hiệu vật liệu bê tông bị nhầm với gạch.
• Nhầm lẫn layer: Nếu không bật đúng layer, bạn có thể bỏ sót thông tin quan trọng.

Kinh nghiệm học đọc bản vẽ AutoCAD hiệu quả

Để thành thạo kỹ năng này, bạn có thể áp dụng những cách sau:

1. Học qua bản vẽ thực tế: Xin tài liệu từ công ty, bạn bè hoặc thầy cô để luyện tập.
2. Thực hành song song với phần mềm: Mở file DWG trên AutoCAD và tập theo từng bước.
3. Sử dụng tài liệu hướng dẫn và video: Có nhiều khóa học miễn phí và trả phí trên YouTube, Udemy, Coursera.

“Người học AutoCAD giỏi không chỉ biết vẽ, mà còn đọc và hiểu được tư duy thiết kế đằng sau bản vẽ.” – Trích từ kinh nghiệm giảng viên kỹ thuật

Tại sao nên dùng AutoCAD bản quyền để học và làm việc?

AutoCAD là phần mềm chuyên nghiệp, nhưng nhiều người vẫn chọn dùng bản crack. Điều này mang lại rủi ro lớn về bảo mật và tính ổn định. Hãy cùng so sánh:

Tiêu chí	AutoCAD bản quyền	AutoCAD crack
Bảo mật	An toàn, có hỗ trợ cập nhật	Rủi ro virus, mã độc
Hiệu suất	Ổn định, đầy đủ tính năng	Dễ bị lỗi, thiếu chức năng
Hỗ trợ	Có chính sách từ Autodesk	Không có hỗ trợ
Pháp lý	Hợp pháp, dùng cho doanh nghiệp	Vi phạm bản quyền

CentriX hiện là đơn vị cung cấp AutoCAD bản quyền với mức giá cạnh tranh, phù hợp cả cho sinh viên và doanh nghiệp. Với giải pháp group-buying, bạn có thể tiếp cận phần mềm chính hãng nhanh chóng, tiết kiệm chi phí.

Kết luận

Đọc bản vẽ AutoCAD là kỹ năng quan trọng với mọi kỹ sư, kiến trúc sư và sinh viên kỹ thuật. Bằng cách nắm vững cấu trúc bản vẽ, hiểu ký hiệu, luyện tập thường xuyên và sử dụng phần mềm bản quyền, bạn sẽ tự tin hơn trong học tập và công việc.

Lời khuyên: Đầu tư vào AutoCAD bản quyền ngay hôm nay tại CentriX Software để học tập và làm việc hiệu quả, an toàn và hợp pháp.

FAQ – Câu hỏi thường gặp về đọc bản vẽ AutoCAD

1. Người mới học có thể tự đọc bản vẽ AutoCAD được không?

Có. Với sự kiên nhẫn, tài liệu hướng dẫn và thực hành thường xuyên, ngay cả người mới cũng có thể đọc được bản vẽ cơ bản chỉ sau vài tuần.

2. Có cần phải học vẽ AutoCAD trước khi học đọc bản vẽ không?

Không bắt buộc. Tuy nhiên, nếu bạn vừa học vẽ vừa học đọc thì sẽ hiểu sâu hơn về quy trình thiết kế.

3. AutoCAD có thay thế được bản vẽ giấy không?

AutoCAD giúp tạo và chỉnh sửa bản vẽ nhanh chóng, nhưng bản vẽ giấy vẫn cần thiết trong thi công để đội ngũ công nhân dễ dàng theo dõi.

4. Sinh viên có thể mua AutoCAD bản quyền với giá rẻ không?

Có. CentriX cung cấp giải pháp mua bản quyền với giá ưu đãi cho sinh viên, giúp tiết kiệm đáng kể chi phí so với mua trực tiếp từ hãng.

5. Học đọc bản vẽ AutoCAD mất bao lâu?

Tùy vào mục tiêu, thông thường từ 1–3 tháng để đọc thành thạo các bản vẽ cơ bản, và 6 tháng trở lên để hiểu sâu về bản vẽ chuyên ngành.
