Hướng Dẫn Đổi Đơn Vị Trong AutoCAD Nhanh & Chuẩn Nhất 2025

Bạn đã bao giờ mở một bản vẽ AutoCAD và phát hiện ra mọi kích thước đều “không đúng” so với thực tế? Đây là tình huống thường gặp khi nhận file từ đối tác, đồng nghiệp hoặc tải bản vẽ mẫu từ Internet. Nếu không chỉnh lại đơn vị đo, bạn có thể gặp phải sai số nghiêm trọng khi in ấn, xuất file, hoặc thậm chí là khi thi công ngoài thực tế.

Trong bài viết này, CentriX Software sẽ hướng dẫn bạn từng bước đổi đơn vị trong AutoCAD một cách chính xác, kèm theo hình ảnh minh họa và mẹo thực tế. Sau khi đọc xong, bạn sẽ biết cách xử lý mọi tình huống liên quan đến đơn vị đo trong CAD, dù là từ mm sang m hay inch sang cm.

Tại Sao Cần Đổi Đơn Vị Trong AutoCAD?

AutoCAD là phần mềm vẽ kỹ thuật phổ biến toàn cầu, được sử dụng trong kiến trúc, xây dựng, cơ khí và thiết kế nội thất. Tuy nhiên, không phải ai cũng sử dụng cùng một hệ đo. Một số lý do bạn cần đổi đơn vị:

• Đảm bảo kích thước thực tế chính xác: Nếu bản vẽ đang ở inch nhưng bạn làm việc với đơn vị mét, mọi kích thước sẽ bị sai lệch.
• Đồng bộ khi cộng tác: Các nhóm ở các quốc gia khác nhau thường dùng đơn vị đo khác nhau (mm, m, inch, feet…).
• Tránh lỗi khi in ấn hoặc xuất file: Đơn vị sai khiến tỷ lệ in không đúng, dẫn tới bản in lệch kích thước.
• Tăng tốc quy trình làm việc: Khi đơn vị chuẩn ngay từ đầu, bạn tiết kiệm thời gian chỉnh sửa và giảm rủi ro sai sót.

Ví dụ thực tế: Một công ty kiến trúc ở Việt Nam nhận bản vẽ từ đối tác Mỹ. Đơn vị đo trong file gốc là inch, nhưng tiêu chuẩn thi công tại Việt Nam lại dùng milimet. Nếu không đổi đơn vị, các thông số trên công trường sẽ lệch gấp 25,4 lần so với yêu cầu.

Các Đơn Vị Thường Dùng Trong AutoCAD

AutoCAD hỗ trợ nhiều loại đơn vị đo khác nhau, phục vụ nhu cầu của từng ngành nghề và tiêu chuẩn quốc tế.

Milimet (mm)

Đây là đơn vị phổ biến nhất tại Việt Nam trong ngành xây dựng và kiến trúc. Dùng mm giúp thể hiện kích thước chi tiết và chính xác.

Centimet (cm)

Ít được dùng trong CAD chuyên nghiệp, nhưng vẫn gặp trong một số bản vẽ nội thất hoặc sản phẩm nhỏ.

Mét (m)

Thường dùng cho bản vẽ quy hoạch, bản đồ hoặc các dự án có phạm vi lớn.

Inch (in) & Feet (ft)

Chuẩn đo lường phổ biến ở Mỹ và một số quốc gia khác. 1 inch = 25,4 mm, 1 feet = 304,8 mm.

Đơn vị tùy chỉnh (Custom Unit)

Cho phép thiết lập đơn vị riêng theo yêu cầu đặc thù, ví dụ như đơn vị đo trong ngành hàng hải, cơ khí chính xác.

Loại đơn vị	Ký hiệu	Ứng dụng phổ biến
Milimet	mm	Xây dựng, kiến trúc tại Việt Nam
Centimet	cm	Nội thất, sản phẩm nhỏ
Mét	m	Quy hoạch, bản đồ
Inch	in	Tiêu chuẩn Mỹ, sản xuất công nghiệp
Feet	ft	Kiến trúc tại Mỹ

Cách Đổi Đơn Vị Trong AutoCAD Bằng Lệnh UNITS

Lệnh UNITS trong AutoCAD là công cụ đơn giản và trực quan nhất để thay đổi đơn vị đo của bản vẽ. Dưới đây là các bước chi tiết:

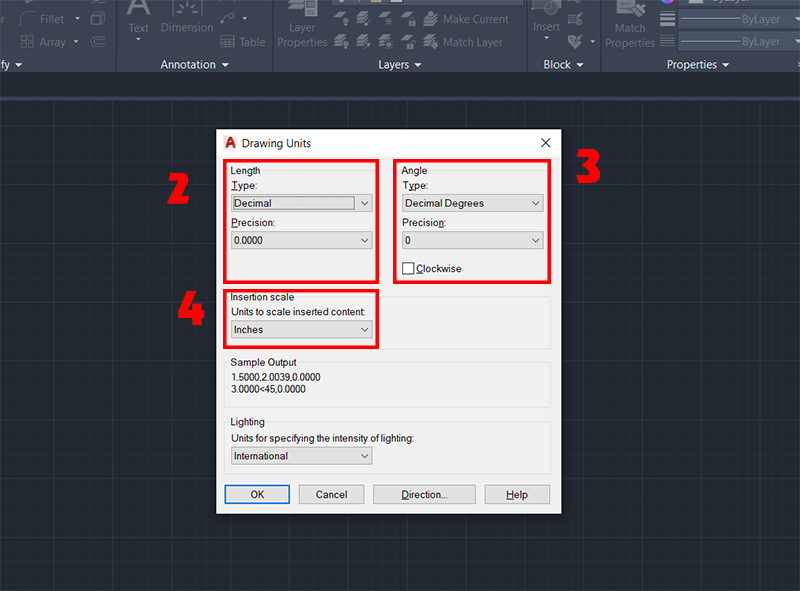

Bước 1 – Mở hộp thoại Units

1. Mở file CAD bạn muốn chỉnh đơn vị.
2. Gõ lệnh: UNITS → Nhấn Enter.

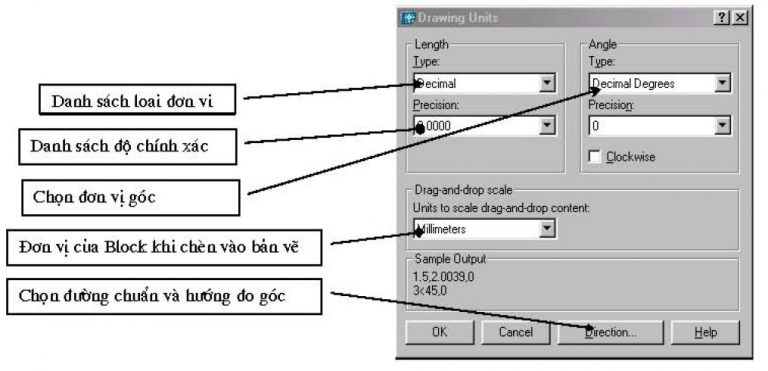

3. Hộp thoại Drawing Units sẽ xuất hiện.

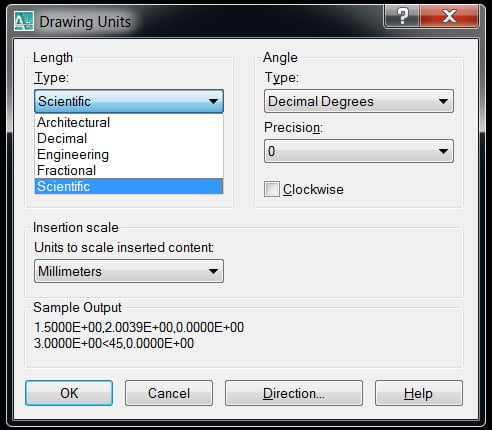

Bước 2 – Chọn loại đơn vị (Length Type)

Tại mục Length Type, chọn kiểu hiển thị đơn vị phù hợp:

• Decimal: Số thập phân (thường dùng cho mm, m, cm).
• Architectural: Feet và inch.
• Engineering: Feet và số thập phân.
• Fractional: Inch và phân số.

Bước 3 – Chọn hệ đo (Insertion Scale)

Ở mục Insertion Scale, chọn đơn vị bạn muốn áp dụng cho bản vẽ: Millimeters, Centimeters, Meters, Inches, Feet…

Bước 4 – Lưu thay đổi

Sau khi chọn xong, nhấn OK. Lúc này, bản vẽ sẽ áp dụng đơn vị mới.

Chuyển Đổi Kích Thước Sau Khi Đổi Đơn Vị

Sau khi đổi đơn vị, đôi khi bản vẽ của bạn sẽ không tự động thay đổi kích thước theo hệ đo mới. Lúc này, bạn cần sử dụng lệnh SCALE để điều chỉnh.

Dùng lệnh SCALE

1. Chọn toàn bộ đối tượng cần thay đổi kích thước.
2. Gõ lệnh: SCALE → Nhấn Enter.
3. Chỉ định điểm gốc (base point).
4. Nhập hệ số Scale tương ứng.

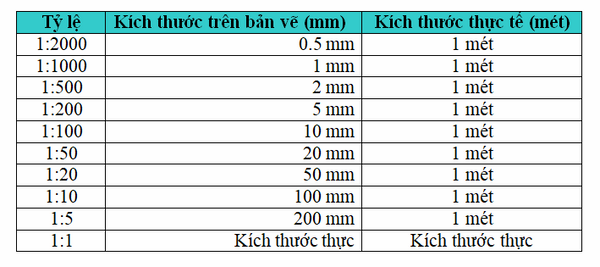

Công thức tính hệ số Scale

Hệ số = Đơn vị mới / Đơn vị cũ. Ví dụ:

• Đổi từ mm sang m: Hệ số = 0,001.
• Đổi từ inch sang mm: Hệ số = 25,4.

Ví dụ minh họa

Giả sử bạn có một bản vẽ nhà ở đang dùng đơn vị mm, nhưng muốn chuyển sang m. Sau khi đổi đơn vị trong lệnh UNITS, bạn dùng SCALE với hệ số 0,001 để đảm bảo kích thước thực tế.

Cách Kiểm Tra Đơn Vị Hiện Tại Trong AutoCAD

Trước khi đổi đơn vị hoặc sau khi chỉnh, bạn nên kiểm tra lại để đảm bảo mọi thứ đúng chuẩn.

Sử dụng lệnh UNITS

Mở lại hộp thoại Units bằng lệnh UNITS để xem đơn vị hiện tại đang là gì.

Kiểm tra bằng DIMSTYLE

Lệnh DIMSTYLE cho phép kiểm tra và điều chỉnh đơn vị hiển thị của kích thước trong bản vẽ.

Kiểm tra bằng Properties

Chọn một đối tượng bất kỳ và mở bảng Properties để xem thông số kích thước theo đơn vị hiện tại.

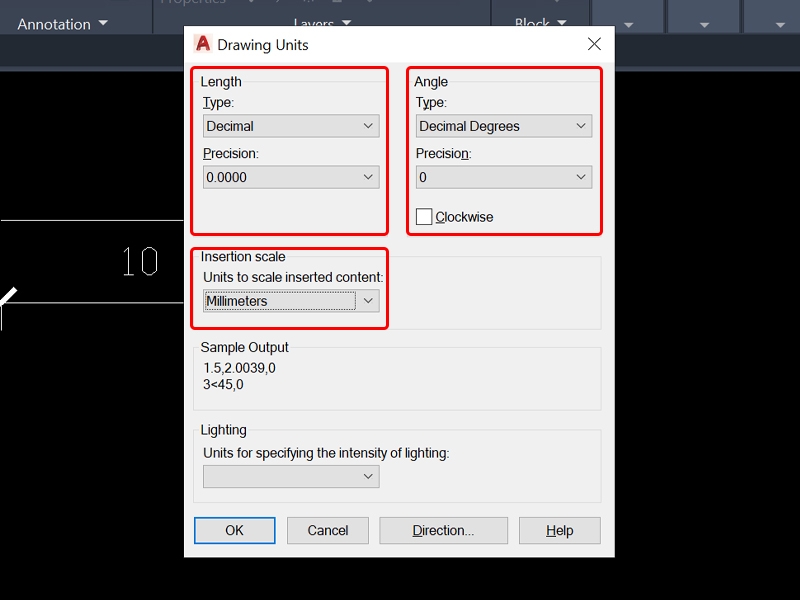

Lỗi Thường Gặp Khi Đổi Đơn Vị & Cách Khắc Phục

• Sai tỷ lệ sau khi đổi đơn vị: Khắc phục bằng lệnh SCALE với hệ số chuẩn.
• Kích thước hiển thị không đúng: Điều chỉnh trong DIMSTYLE.
• Font chữ và đường nét bị biến dạng: Kiểm tra lại các thiết lập text style và linetype scale.

Mẹo & Thủ Thuật Đổi Đơn Vị Nhanh Cho Người Mới

• Sử dụng Template có sẵn đơn vị chuẩn: Giúp tiết kiệm thời gian và tránh sai sót.
• Tạo lệnh tắt đổi đơn vị: Đặt alias cho lệnh UNITS để gọi nhanh.
• Kết hợp đổi đơn vị và scale trong một bước: Giúp đồng bộ bản vẽ ngay lập tức.

Kết Luận & Gợi Ý Phần Mềm Hỗ Trợ

Việc đổi đơn vị trong AutoCAD là một kỹ năng cơ bản nhưng cực kỳ quan trọng để đảm bảo tính chính xác và đồng nhất của bản vẽ. Nắm vững các bước và mẹo trên sẽ giúp bạn làm việc hiệu quả hơn, đặc biệt khi cộng tác với nhiều đối tác ở các quốc gia khác nhau.

Nếu bạn đang tìm kiếm AutoCAD bản quyền hoặc các phần mềm thiết kế, công cụ AI, Microsoft 365… với giá ưu đãi, hãy tham khảo CentriX Software – nhà cung cấp phần mềm bản quyền uy tín, hỗ trợ nhanh chóng và giá tốt nhất thị trường.

Câu Hỏi Thường Gặp (FAQ)

1. Đổi đơn vị trong AutoCAD có ảnh hưởng tới layout in không?

Có, nếu không chỉnh lại tỷ lệ in và kích thước khung, layout có thể bị lệch.

2. Tôi có thể đổi đơn vị cho một phần bản vẽ không?

Không thể đổi đơn vị cho từng phần riêng lẻ, nhưng bạn có thể scale các đối tượng đó sau khi đổi đơn vị tổng thể.

3. AutoCAD có tự động nhận biết đơn vị khi mở file không?

Không hoàn toàn. Bạn vẫn cần kiểm tra và chỉnh lại thủ công bằng lệnh UNITS.

4. Có cần đổi đơn vị khi copy đối tượng giữa hai file CAD?

Có, để tránh sai tỷ lệ, nên thống nhất đơn vị trước khi copy-paste.

“Đơn vị đúng – bản vẽ chuẩn – thi công an toàn” là nguyên tắc vàng mà mọi kỹ sư và kiến trúc sư cần ghi nhớ.

Hãy bắt đầu áp dụng ngay hôm nay để đảm bảo mọi bản vẽ của bạn luôn đạt chuẩn kỹ thuật!
