Hướng Dẫn Đo Diện Tích Trong AutoCAD Chi Tiết Từ A–Z

Bạn có bao giờ mất hàng giờ để tính diện tích một khu vực trong bản vẽ AutoCAD chỉ vì chưa biết cách đo nhanh và chính xác? Thực tế, đo diện tích trong AutoCAD không chỉ là thao tác cơ bản mà còn là kỹ năng quan trọng giúp bạn tiết kiệm thời gian, đảm bảo độ chính xác trong thiết kế. Bài viết này sẽ hướng dẫn bạn từng bước đo diện tích trong AutoCAD, từ cơ bản đến nâng cao, kèm mẹo thực tế và hình ảnh minh họa trực quan.

Giới thiệu về đo diện tích trong AutoCAD

Tại sao cần đo diện tích trong bản vẽ CAD?

Trong thiết kế kỹ thuật, việc xác định chính xác diện tích các khu vực là yếu tố bắt buộc để đảm bảo độ chính xác và tính khả thi của dự án. Dù bạn là kiến trúc sư, kỹ sư xây dựng hay sinh viên ngành kỹ thuật, tính năng đo diện tích trong AutoCAD giúp:

• Tính toán khối lượng vật liệu một cách chính xác
• Lập dự toán chi phí thi công
• Kiểm tra và tối ưu phương án thiết kế

Theo một khảo sát của Autodesk, hơn 70% kỹ sư sử dụng tính năng đo diện tích ít nhất 1 lần/ngày khi làm việc với AutoCAD. Điều này cho thấy tầm quan trọng và mức độ phổ biến của thao tác này.

Các trường hợp phổ biến cần sử dụng đo diện tích

Một số tình huống thực tế mà bạn cần đo diện tích trong AutoCAD:

1. Tính diện tích sàn của một công trình
2. Đo diện tích khuôn viên đất
3. Kiểm tra diện tích các hạng mục phụ như sân vườn, bãi đỗ xe
4. Tính diện tích các chi tiết cơ khí, tấm kim loại trong bản vẽ kỹ thuật

Giới thiệu nhanh về lệnh AREA trong AutoCAD

Lệnh AREA là công cụ chính để đo diện tích trong AutoCAD. Nó cho phép bạn chọn đối tượng hoặc vùng khép kín để tính toán diện tích và chu vi. Ưu điểm của lệnh này:

• Đo diện tích với sai số gần như bằng 0
• Hỗ trợ nhiều chế độ chọn vùng khác nhau
• Kết quả hiển thị ngay lập tức trên dòng lệnh

Các phương pháp đo diện tích trong AutoCAD

Đo diện tích bằng lệnh AREA

Đây là phương pháp thông dụng nhất, áp dụng cho cả đối tượng hình học và vùng khép kín.

Cú pháp lệnh

Để đo diện tích bằng lệnh AREA, bạn chỉ cần gõ:

AREA

Sau đó nhấn Enter và chọn đối tượng hoặc vùng cần đo.

Các tùy chọn (Object, Add, Subtract)

• Object: Chọn trực tiếp một đối tượng khép kín như hình chữ nhật, hình tròn, polyline để đo.
• Add: Cộng diện tích của nhiều vùng khác nhau.
• Subtract: Trừ diện tích của vùng này khỏi vùng khác.

Đo diện tích hình khép kín (Polyline, Circle, Region)

Khi đối tượng đã khép kín, bạn chỉ cần chọn tùy chọn Object và click vào đối tượng để xem diện tích. AutoCAD sẽ trả về kết quả diện tích và chu vi ngay lập tức.

Ví dụ: Nếu bạn có một đường polyline khép kín thể hiện mặt bằng tầng, chỉ cần dùng lệnh AREA > Object và click vào polyline, kết quả sẽ được hiển thị trong dòng lệnh.

Đo diện tích nhiều vùng gộp hoặc trừ nhau

Đây là kỹ thuật hữu ích khi bạn muốn tính tổng diện tích của nhiều vùng rời rạc hoặc loại trừ các vùng không cần thiết. Chỉ cần sử dụng các tùy chọn Add và Subtract trong lệnh AREA.

Ví dụ: Tính diện tích tổng của 3 phòng nhưng trừ phần diện tích cầu thang.

Mẹo đo nhanh với thanh Properties

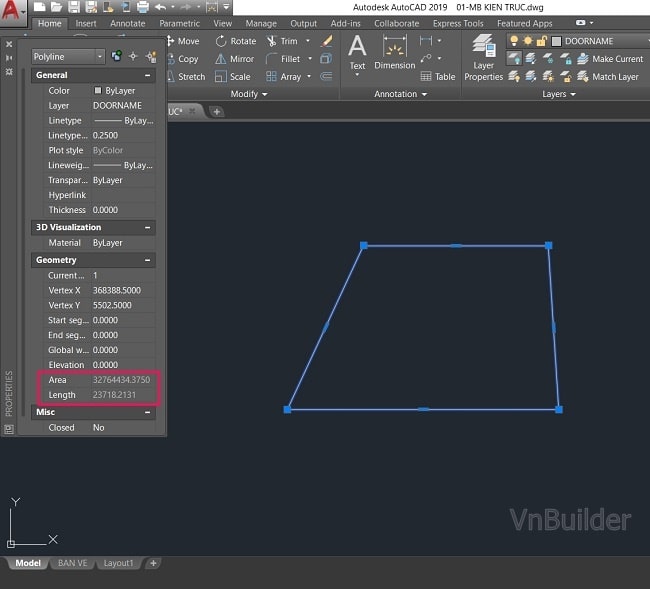

Nếu đối tượng đã khép kín, bạn có thể chọn đối tượng đó, mở Properties Palette (phím tắt Ctrl+1) và xem mục Area. Cách này nhanh hơn nhiều khi bạn không muốn gõ lệnh.

Hướng dẫn chi tiết đo diện tích từng bước

Bước 1: Mở bản vẽ cần đo

Trước tiên, hãy mở file CAD chứa khu vực hoặc đối tượng bạn muốn đo. Đảm bảo bản vẽ không bị lỗi hình học như đường hở hoặc thiếu nét.

Bước 2: Xác định đối tượng hoặc vùng cần đo

Xác định rõ phần bạn muốn đo diện tích: có thể là hình khép kín, đường polyline hoặc một vùng được tạo bằng lệnh Boundary.

Bước 3: Thực hiện lệnh đo diện tích

Sử dụng lệnh AREA và chọn tùy chọn phù hợp:

• Object: Đo trực tiếp đối tượng
• Add/Subtract: Cộng hoặc trừ nhiều vùng

Bước 4: Đọc kết quả và kiểm tra

Kết quả diện tích sẽ hiển thị trên dòng lệnh. Hãy so sánh với dữ liệu thực tế hoặc bản vẽ để đảm bảo độ chính xác.

Bước 5: Xuất dữ liệu đo diện tích (nếu cần)

Bạn có thể ghi lại kết quả vào bản vẽ hoặc xuất ra file Excel để phục vụ cho việc tính toán và báo cáo. Một số người dùng chuyên nghiệp kết hợp với Lisp hoặc Dynamo để tự động hóa bước này.

Các lỗi thường gặp khi đo diện tích trong AutoCAD

Lỗi đối tượng không khép kín

Đây là lỗi phổ biến nhất khi đo diện tích trong AutoCAD. Nếu đường vẽ của bạn có khe hở nhỏ, lệnh AREA sẽ không thể nhận diện được vùng khép kín. Để khắc phục:

• Sử dụng lệnh JOIN để nối các đoạn thẳng hoặc polyline.
• Kiểm tra và chỉnh sửa các điểm gãy bằng lệnh FILLET hoặc TRIM.

Lỗi sai đơn vị đo

Nếu bản vẽ được tạo ở đơn vị không chuẩn (inch, feet, mm, m), kết quả đo diện tích sẽ sai lệch. Giải pháp:

• Sử dụng lệnh UNITS để kiểm tra và thiết lập đơn vị.
• Chuyển đổi đơn vị trước khi đo nếu cần.

Lỗi kết quả sai do nhiều vùng chồng nhau

Khi các đối tượng chồng lấn, lệnh đo có thể tính cả phần giao nhau, làm kết quả sai. Cách xử lý:

• Dùng lệnh OVERKILL để loại bỏ các đối tượng trùng lặp.
• Chia nhỏ vùng đo và cộng/trừ kết quả.

Cách khắc phục nhanh

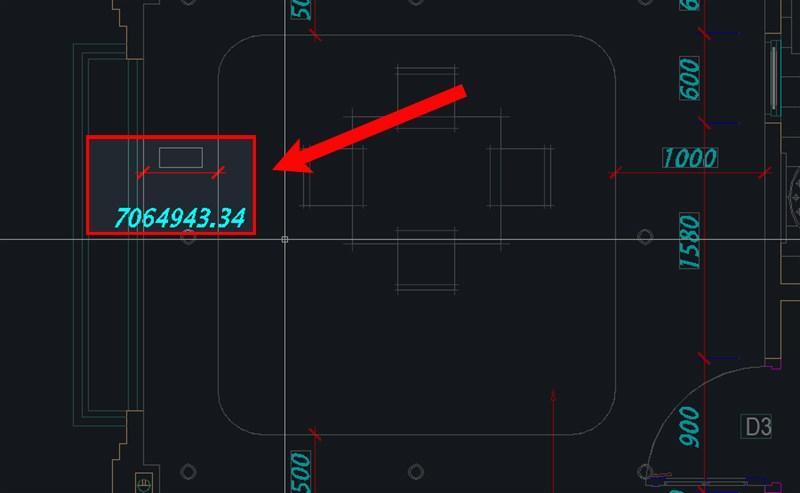

Hãy luôn kiểm tra bản vẽ bằng chế độ Zoom tối đa để phát hiện các khe hở hoặc đường thừa. Điều này giúp tiết kiệm thời gian và tránh sai số không mong muốn.

Mẹo tối ưu thao tác đo diện tích

Sử dụng phím tắt để tăng tốc

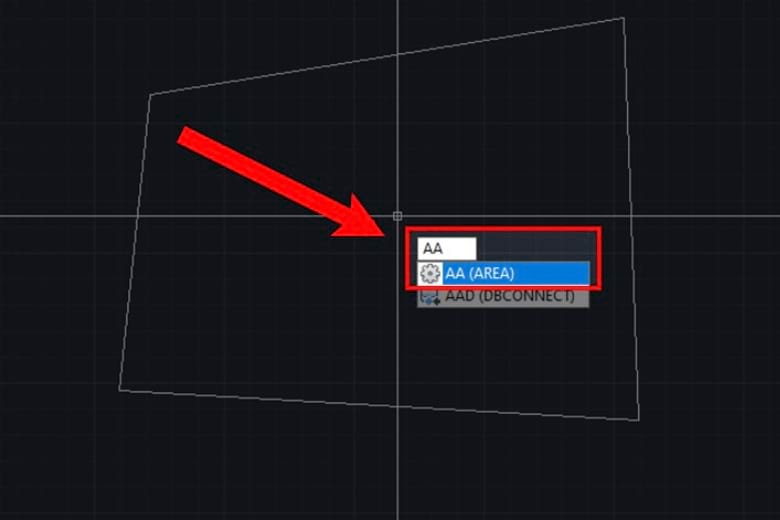

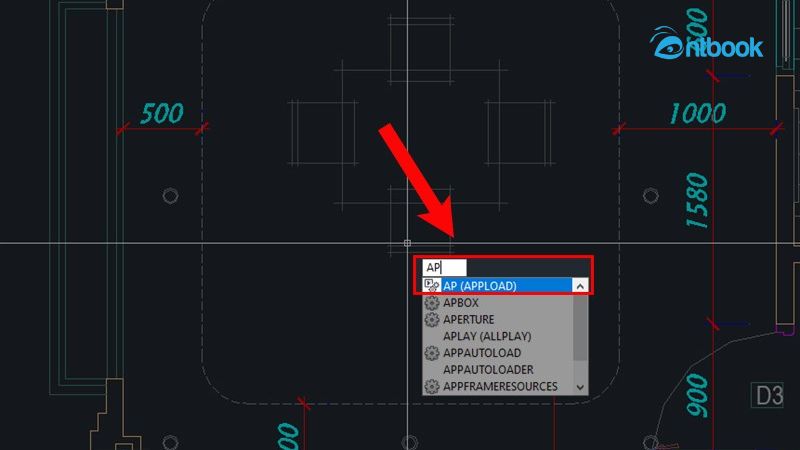

Thay vì nhập lệnh đầy đủ, bạn có thể gõ AA (nếu đã đặt Alias) để gọi nhanh lệnh AREA.

Lưu và quản lý kết quả đo

Sau khi đo, hãy ghi chú kết quả vào Layer riêng hoặc lưu vào file Excel để tiện theo dõi.

Sử dụng Dynamic Input để thao tác nhanh

Bật Dynamic Input (phím tắt F12) giúp hiển thị kết quả ngay bên cạnh con trỏ, tiết kiệm thời gian đọc lệnh.

Tích hợp Lisp đo diện tích tự động

Nếu thường xuyên đo diện tích nhiều vùng, bạn có thể sử dụng Lisp để tự động hóa quy trình. Có nhiều Lisp miễn phí trên các diễn đàn CAD mà bạn có thể tham khảo.
