AutoCAD Scale – Toàn Bộ Kiến Thức & Cách Sử Dụng Chuẩn Xác

AutoCAD Scale – Toàn Bộ Kiến Thức & Cách Sử Dụng Chuẩn Xác

Bạn có bao giờ gặp tình huống bản vẽ trong AutoCAD bị sai tỷ lệ, hoặc cần phóng to/thu nhỏ nhưng vẫn giữ đúng kích thước thực tế? Đây là vấn đề mà rất nhiều kỹ sư, kiến trúc sư và sinh viên kỹ thuật thường xuyên đối mặt. Trong bài viết này, chúng ta sẽ cùng tìm hiểu toàn bộ kiến thức về AutoCAD Scale – từ khái niệm, cách sử dụng, cho đến các mẹo và kinh nghiệm thực tế để bạn có thể làm chủ hoàn toàn tính năng này.

Theo thống kê từ Autodesk, hơn 70% lỗi khi in bản vẽ AutoCAD xuất phát từ việc không xử lý đúng tỷ lệ. Điều này cho thấy việc hiểu và sử dụng thành thạo lệnh Scale không chỉ tiết kiệm thời gian, mà còn đảm bảo tính chính xác của toàn bộ dự án.

AutoCAD Scale là gì?

Khái niệm Scale trong AutoCAD

Scale trong AutoCAD là thao tác thay đổi kích thước đối tượng hoặc toàn bộ bản vẽ theo một hệ số nhất định, mà vẫn giữ nguyên tỷ lệ và hình dạng ban đầu. Điều này cho phép bạn phóng to hoặc thu nhỏ bản vẽ để phù hợp với mục đích thiết kế, trình bày hoặc in ấn.

Ví dụ: Nếu bạn có một bản vẽ cửa sổ dài 1m nhưng cần thể hiện nó trên bản vẽ với kích thước 2m, bạn có thể sử dụng lệnh Scale với hệ số 2.0 để nhân đôi kích thước.

Vai trò của Scale trong thiết kế kỹ thuật

Đảm bảo tính chính xác: Giúp các chi tiết trong bản vẽ tuân theo kích thước thực tế.
Tối ưu hiển thị: Thu nhỏ hoặc phóng to để bản vẽ vừa khung in hoặc phù hợp khổ giấy.
Tăng hiệu quả thiết kế: Dễ dàng điều chỉnh kích thước khi có sự thay đổi yêu cầu kỹ thuật.

Sự khác biệt giữa Scale Model và Scale Layout

Tiêu chí	Scale Model	Scale Layout
Đối tượng áp dụng	Áp dụng trực tiếp lên mô hình 2D/3D	Áp dụng khi trình bày bản vẽ trên khung giấy
Mục đích	Thay đổi kích thước thiết kế	Hiển thị đúng tỷ lệ khi in
Ảnh hưởng	Thay đổi kích thước thực của đối tượng	Không thay đổi kích thước thực, chỉ ảnh hưởng đến cách hiển thị

Các phương pháp Scale trong AutoCAD

Sử dụng lệnh SCALE

Lệnh SCALE là cách phổ biến nhất để thay đổi kích thước đối tượng trong AutoCAD. Đây là công cụ mạnh mẽ, cho phép bạn phóng to hoặc thu nhỏ một hoặc nhiều đối tượng dựa trên một hệ số hoặc tham chiếu khoảng cách.

Cú pháp lệnh

SCALE <Enter>

Sau đó, bạn chọn đối tượng, xác định điểm gốc (Base Point) và nhập hệ số Scale mong muốn.

Quy trình thực hiện

Gõ lệnh SCALE hoặc chọn biểu tượng Scale trên thanh công cụ.
Chọn đối tượng cần thay đổi kích thước.
Xác định Base Point – điểm cố định khi thay đổi tỷ lệ.
Nhập hệ số Scale (ví dụ: 2 để phóng to gấp đôi, 0.5 để thu nhỏ một nửa).

AutoCAD Scale Command Interface — Giao diện minh họa lệnh SCALE trong AutoCAD

Scale theo tỷ lệ cố định

Đây là phương pháp đơn giản khi bạn biết chính xác hệ số cần phóng to/thu nhỏ. Phù hợp khi làm việc với các chi tiết có kích thước tiêu chuẩn hoặc cần điều chỉnh đồng bộ nhiều đối tượng.

Scale theo khoảng cách thực tế (Reference)

Phương pháp này hữu ích khi bạn không biết hệ số chính xác, nhưng có thể đo khoảng cách giữa hai điểm và dùng nó làm tham chiếu để Scale.

Ví dụ: Một đoạn thẳng dài 3m cần Scale thành 5m, bạn có thể dùng lệnh SCALE > Reference, chọn đoạn 3m làm tham chiếu, và nhập khoảng cách mới là 5m.

AutoCAD Scale Reference Example — Ví dụ Scale dựa trên khoảng cách tham chiếu trong AutoCAD

Hướng dẫn chi tiết cách sử dụng AutoCAD Scale

Bước 1 – Chọn đối tượng cần Scale

Sử dụng chuột hoặc hộp chọn để chọn một hoặc nhiều đối tượng cần thay đổi kích thước. Bạn có thể giữ phím Shift để thêm/bỏ chọn đối tượng.

Bước 2 – Chọn điểm gốc (Base Point)

Điểm gốc là điểm cố định khi thay đổi tỷ lệ. Lựa chọn đúng điểm gốc giúp bản vẽ không bị lệch hoặc sai vị trí sau khi Scale. Thông thường, bạn nên chọn các điểm góc hoặc điểm chuẩn kỹ thuật.

Bước 3 – Nhập hệ số Scale hoặc khoảng cách tham chiếu

Hệ số Scale: Nhập số thập phân, ví dụ 1.5 để phóng to 150%.
Khoảng cách Reference: Dùng khi bạn biết kích thước cần đạt nhưng không rõ hệ số.

Ví dụ minh họa với bản vẽ kiến trúc

Giả sử bạn có bản vẽ mặt bằng nhà 10m x 15m nhưng cần thể hiện trên khổ giấy A3. Bạn có thể:

Dùng lệnh SCALE để giảm tỷ lệ xuống 1:100.
Chọn toàn bộ bản vẽ, điểm gốc là góc dưới bên trái.
Nhập hệ số 0.01 để phù hợp với tỷ lệ mong muốn.

AutoCAD Scale Architecture Example — Minh họa thao tác Scale bản vẽ kiến trúc trong AutoCAD

Các lỗi thường gặp khi Scale và cách khắc phục

Đối tượng bị méo sau khi Scale

Một lỗi phổ biến là đối tượng bị biến dạng khi Scale, đặc biệt là các hình khối hoặc bản vẽ 3D. Nguyên nhân thường là do Scale không đồng đều theo các trục hoặc chọn sai Base Point.

Cách khắc phục: Luôn sử dụng hệ số đồng nhất cho cả hai trục và xác định Base Point chính xác. Đối với 3D, nên kiểm tra chế độ UCS trước khi Scale.

Scale sai tỷ lệ so với bản gốc

Lỗi này xảy ra khi nhập sai hệ số hoặc khoảng cách Reference. Kết quả là bản vẽ bị phóng to/thu nhỏ quá mức so với yêu cầu.

Giải pháp: Luôn đo đạc kích thước trước và sau khi Scale bằng lệnh DIM để đảm bảo độ chính xác.

Bản vẽ mất chi tiết khi Scale

Khi thu nhỏ quá mức, các chi tiết nhỏ có thể biến mất hoặc khó quan sát. Điều này thường gặp trong các bản vẽ cơ khí và kiến trúc chi tiết cao.

Cách xử lý: Giữ tỷ lệ đủ lớn để đảm bảo hiển thị chi tiết, hoặc chia bản vẽ thành nhiều khung in khác nhau.

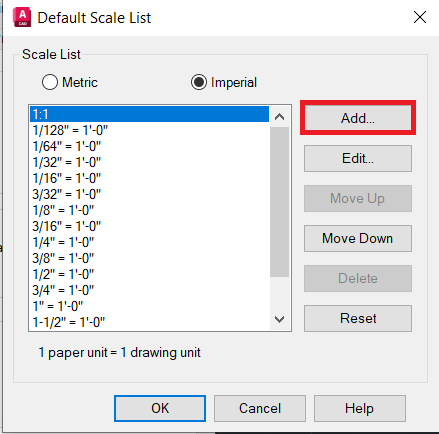

AutoCAD Scale Error Example — Ví dụ lỗi khi Scale không đúng trong AutoCAD

Mẹo và thủ thuật Scale nhanh trong AutoCAD

Sử dụng Grip để Scale nhanh

Grip là các điểm màu xanh xuất hiện khi bạn chọn đối tượng. Bạn có thể kéo trực tiếp các Grip này để phóng to/thu nhỏ mà không cần nhập lệnh SCALE. Đây là cách thao tác nhanh cho các đối tượng đơn giản.

Kết hợp với các lệnh khác (Stretch, Offset…)

Trong nhiều trường hợp, Scale không phải là giải pháp duy nhất. Bạn có thể kết hợp với các lệnh như Stretch để kéo giãn một phần đối tượng, hoặc Offset để tạo đường song song sau khi Scale.

Tối ưu tỷ lệ cho bản in

Khi in, hãy đảm bảo bạn đặt tỷ lệ trong Page Setup hoặc Plot để tránh bản in bị méo. Sử dụng các tỷ lệ chuẩn như 1:50, 1:100, 1:200 giúp người đọc dễ hiểu hơn.

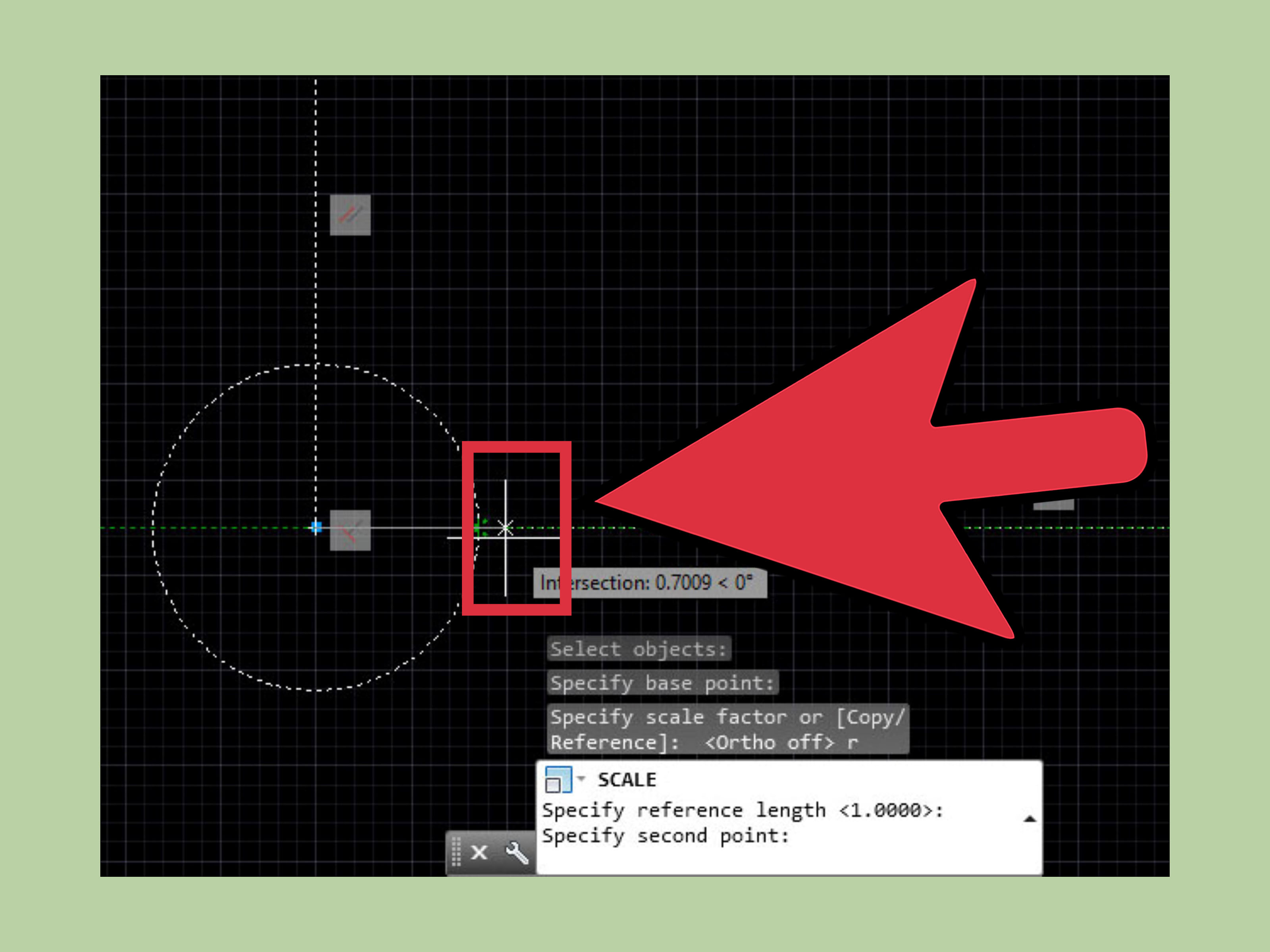

AutoCAD Scale Tips Grip Method — Thao tác Scale nhanh bằng Grip trong AutoCAD

Vì sao nên dùng AutoCAD bản quyền để tối ưu Scale?

Tránh lỗi phần mềm khi Scale

AutoCAD không bản quyền thường bị giới hạn tính năng hoặc gặp lỗi khi thực hiện các thao tác phức tạp như Scale đối tượng 3D. Phiên bản bản quyền đảm bảo mọi tính năng hoạt động mượt mà và ổn định.

Tận dụng tính năng nâng cao của phiên bản mới

Các phiên bản AutoCAD mới liên tục được cải tiến, bổ sung công cụ hỗ trợ Scale chính xác hơn, như tùy chọn Scale Annotative cho bản vẽ có nhiều tỷ lệ.

Mua AutoCAD bản quyền giá tốt tại CentriX

CentriX Software là nhà cung cấp bản quyền AutoCAD chính hãng với mức giá cạnh tranh hàng đầu thị trường. Bạn sẽ nhận được:

Giấy phép phần mềm hợp pháp từ Autodesk
Hỗ trợ kỹ thuật tận tình
Thanh toán nhanh chóng và an toàn

Khám phá ngay ưu đãi tại CentriX Software để sở hữu AutoCAD bản quyền và tối ưu hiệu quả thiết kế của bạn.

Kết luận

Lệnh AutoCAD Scale là công cụ không thể thiếu đối với bất kỳ kỹ sư, kiến trúc sư hoặc sinh viên kỹ thuật nào. Nắm vững các phương pháp Scale, hiểu rõ lỗi thường gặp và cách khắc phục sẽ giúp bạn tiết kiệm thời gian, nâng cao độ chính xác và chất lượng bản vẽ.

Nếu bạn đang tìm kiếm một giải pháp phần mềm AutoCAD bản quyền, hãy để CentriX đồng hành cùng bạn trong mọi dự án.

“Chính xác trong từng milimet – đó là điều AutoCAD bản quyền mang lại cho bạn.” – Autodesk
