AutoCAD Electrical là gì? Ứng dụng trong thiết kế điện tự động

Bạn có bao giờ thắc mắc tại sao các kỹ sư điện có thể tạo ra những sơ đồ mạch điện phức tạp với độ chính xác gần như tuyệt đối? Câu trả lời nằm ở những công cụ thiết kế chuyên biệt như AutoCAD Electrical. Trong bối cảnh công nghiệp 4.0, khi tự động hóa và điện tử đang trở thành xương sống của sản xuất, phần mềm này không chỉ là lựa chọn mà còn là “trợ thủ đắc lực” giúp rút ngắn thời gian, giảm thiểu sai sót và nâng cao năng suất. Bài viết dưới đây sẽ giúp bạn khám phá chi tiết AutoCAD Electrical, từ khái niệm, tính năng cho đến các ứng dụng thực tế trong ngành thiết kế điện tự động.

Tổng quan về AutoCAD Electrical

AutoCAD Electrical là gì?

AutoCAD Electrical là phiên bản chuyên dụng của bộ phần mềm AutoCAD do Autodesk phát triển, tập trung vào thiết kế điện công nghiệp và hệ thống điều khiển tự động. Không giống như AutoCAD thông thường – vốn thiên về vẽ kỹ thuật tổng quát, AutoCAD Electrical được “may đo” dành riêng cho các kỹ sư điện, giúp họ dễ dàng tạo và quản lý sơ đồ nguyên lý, bản vẽ đấu nối và bố trí tủ điện.

Sự khác biệt giữa AutoCAD thông thường và AutoCAD Electrical

Nếu AutoCAD cơ bản giống như “giấy vẽ kỹ thuật số” thì AutoCAD Electrical chính là “bộ não thông minh” cho ngành điện. Điểm khác biệt nổi bật bao gồm:

• Thư viện linh kiện tích hợp sẵn: gồm hàng nghìn ký hiệu điện tiêu chuẩn IEC, JIC, IEEE…
• Tự động hóa quy trình: đánh số dây, kiểm tra lỗi, gán tag linh kiện.
• Tích hợp dữ liệu thiết kế: dễ dàng xuất báo cáo vật tư (BOM) để phục vụ sản xuất.

Tiêu chí	AutoCAD thông thường	AutoCAD Electrical
Đối tượng sử dụng	Kỹ sư cơ khí, kiến trúc	Kỹ sư điện, tự động hóa
Thư viện ký hiệu	Không có sẵn	Có sẵn hàng nghìn ký hiệu điện
Tính năng tự động	Hạn chế	Đánh số dây, kiểm tra lỗi, gán tag
Tích hợp báo cáo	Không	Có, hỗ trợ xuất BOM

Vì sao AutoCAD Electrical được ưa chuộng trong công nghiệp

Trong thời đại mà “mỗi phút trễ là một khoản chi phí”, AutoCAD Electrical đã chứng minh giá trị bằng khả năng tối ưu hóa quy trình thiết kế. Theo khảo sát từ Autodesk, các kỹ sư sử dụng phần mềm này có thể tiết kiệm từ 25% đến 40% thời gian so với vẽ thủ công hoặc AutoCAD cơ bản. Ngoài ra, việc đảm bảo tính chính xác trong bản vẽ giúp giảm thiểu rủi ro khi sản xuất, tránh những thiệt hại hàng chục nghìn USD do lỗi thiết kế.

Các tính năng nổi bật của AutoCAD Electrical

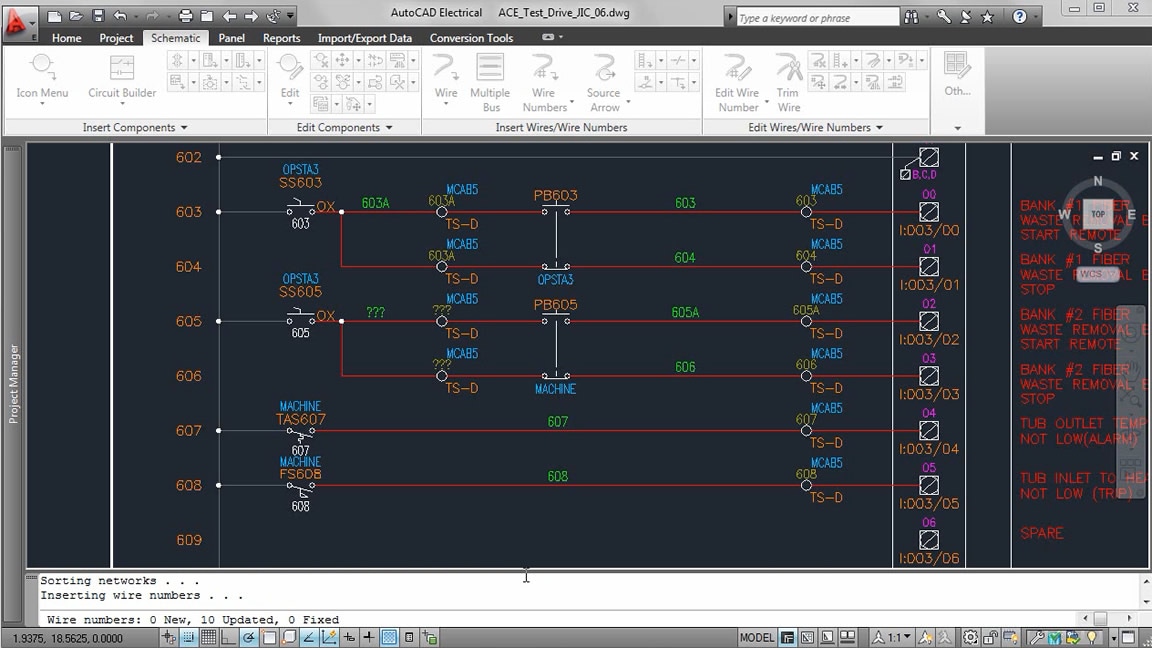

Tự động đánh số dây điện (Automatic Wire Numbering)

Đây là tính năng giúp kỹ sư tiết kiệm hàng giờ làm việc thủ công. AutoCAD Electrical có thể tự động đánh số dây theo quy tắc chuẩn, đồng thời cập nhật đồng bộ khi thay đổi thiết kế. Điều này đặc biệt hữu ích với những dự án có hàng trăm, thậm chí hàng nghìn dây điện.

Thư viện linh kiện điện tử phong phú

Phần mềm tích hợp sẵn hàng nghìn ký hiệu điện, từ rơ-le, contactor cho đến PLC. Người dùng chỉ cần kéo – thả vào bản vẽ, thay vì phải vẽ thủ công. Điều này giúp tăng tốc độ thiết kế và đảm bảo tuân thủ tiêu chuẩn quốc tế.

Hỗ trợ thiết kế sơ đồ nguyên lý & bố trí mạch điện

Bạn có thể dễ dàng tạo sơ đồ nguyên lý (schematic diagram) và chuyển đổi sang bản vẽ bố trí tủ điện (panel layout). Quá trình này gần như được tự động hóa, giúp đảm bảo tính nhất quán giữa các loại bản vẽ.

Tự động kiểm tra lỗi thiết kế

Chỉ cần một thao tác đơn giản, AutoCAD Electrical sẽ quét toàn bộ bản vẽ để phát hiện lỗi: dây chưa kết nối, linh kiện trùng lặp, sai số đánh số. Điều này giúp kỹ sư “soát lỗi” nhanh chóng, tránh rủi ro trong quá trình thi công.

Tích hợp với phần mềm Autodesk khác

AutoCAD Electrical có thể kết nối với các phần mềm khác của Autodesk như Inventor, Revit, giúp đồng bộ dữ liệu cơ – điện – kiến trúc. Đây là lợi thế lớn cho các doanh nghiệp muốn triển khai BIM (Building Information Modeling).

Ứng dụng AutoCAD Electrical trong thiết kế điện tự động

Thiết kế sơ đồ nguyên lý điện

Các sơ đồ điều khiển, mạch đấu nối, mạch động lực đều có thể được tạo nhanh chóng bằng AutoCAD Electrical. Với khả năng gán tag tự động, kỹ sư dễ dàng quản lý hàng trăm linh kiện trong cùng một dự án.

Thiết kế và bố trí tủ điện công nghiệp

Việc bố trí tủ điện vốn phức tạp với nhiều linh kiện và kết nối chằng chịt. AutoCAD Electrical cho phép bạn thiết kế chính xác từng vị trí, từ CB, contactor, relay đến PLC, đồng thời xuất bản vẽ 2D/3D phục vụ thi công.

Ứng dụng trong hệ thống điều khiển tự động hóa

Trong các dây chuyền sản xuất, AutoCAD Electrical giúp thiết kế hệ thống điều khiển logic (PLC) và giao diện HMI. Nhờ đó, kỹ sư dễ dàng tích hợp hệ thống điện với máy móc và robot công nghiệp.

Hỗ trợ sản xuất – bảo trì – lắp đặt hệ thống điện

Các bản vẽ được xuất ra từ AutoCAD Electrical có thể dùng trực tiếp trong quá trình lắp đặt và bảo trì. Nhờ tính chính xác cao, kỹ thuật viên dễ dàng kiểm tra, thay thế linh kiện mà không cần mất thời gian tìm hiểu lại sơ đồ.

Lợi ích khi sử dụng AutoCAD Electrical

Tiết kiệm thời gian thiết kế

Nhờ khả năng tự động hóa, AutoCAD Electrical có thể giúp kỹ sư tiết kiệm tới 40% thời gian so với các phần mềm thông thường. Các thao tác lặp lại như đánh số dây, gán tag linh kiện hay tạo báo cáo vật tư được xử lý chỉ bằng vài cú nhấp chuột.

Giảm thiểu sai sót kỹ thuật

Sai sót trong thiết kế điện có thể gây hậu quả nghiêm trọng, từ mất an toàn lao động cho đến tổn thất hàng trăm triệu đồng. AutoCAD Electrical tích hợp công cụ kiểm tra lỗi, đảm bảo bản vẽ đúng tiêu chuẩn trước khi đưa vào thi công.

Nâng cao năng suất cho kỹ sư và doanh nghiệp

Doanh nghiệp áp dụng AutoCAD Electrical sẽ rút ngắn chu kỳ thiết kế – sản xuất, đồng nghĩa với việc ra mắt sản phẩm nhanh hơn. Điều này mang lại lợi thế cạnh tranh lớn trong môi trường công nghiệp khốc liệt.

Hỗ trợ tiêu chuẩn quốc tế về bản vẽ điện

AutoCAD Electrical hỗ trợ đầy đủ các tiêu chuẩn phổ biến như IEC, JIC, IEEE. Nhờ vậy, doanh nghiệp có thể dễ dàng triển khai dự án ở nhiều thị trường khác nhau mà không cần chỉnh sửa bản vẽ.

So sánh AutoCAD Electrical với các phần mềm thiết kế điện khác

Điểm mạnh vượt trội

So với EPLAN hay SolidWorks Electrical, AutoCAD Electrical có ưu thế về sự quen thuộc với giao diện AutoCAD truyền thống. Điều này giúp người dùng dễ dàng tiếp cận, đặc biệt là những ai đã quen với AutoCAD cơ bản.

Hạn chế cần lưu ý

Dù mạnh mẽ, AutoCAD Electrical vẫn có một số hạn chế như:

• Chi phí bản quyền tương đối cao so với sinh viên và doanh nghiệp nhỏ.
• Cần cấu hình máy tính mạnh để vận hành mượt mà.

Khi nào nên chọn AutoCAD Electrical thay vì phần mềm khác

Nếu bạn là doanh nghiệp lớn, cần tiêu chuẩn hóa bản vẽ, tích hợp hệ thống và tối ưu quy trình, AutoCAD Electrical là lựa chọn hàng đầu. Tuy nhiên, nếu nhu cầu chỉ dừng ở mức sơ đồ đơn giản, các phần mềm nhẹ hơn cũng có thể đáp ứng.

Cách học và làm chủ AutoCAD Electrical

Tài liệu & khóa học online

Nhiều nền tảng như Udemy, Coursera, hay các khóa đào tạo trực tuyến tại Việt Nam đã cung cấp tài liệu chi tiết về AutoCAD Electrical. Người mới bắt đầu có thể học từ cơ bản đến nâng cao chỉ trong vài tháng.

Lộ trình học AutoCAD Electrical cho sinh viên

Sinh viên ngành điện – điện tử có thể bắt đầu bằng việc làm quen với AutoCAD cơ bản, sau đó chuyển sang Electrical với các bài tập thiết kế sơ đồ nguyên lý và tủ điện. Việc thực hành liên tục giúp nhanh chóng nắm vững công cụ.

Bí quyết sử dụng hiệu quả trong công việc

Một trong những bí quyết là tận dụng tối đa thư viện linh kiện sẵn có, đồng thời tạo thư viện riêng phù hợp với nhu cầu doanh nghiệp. Ngoài ra, việc thường xuyên cập nhật phiên bản mới cũng giúp cải thiện hiệu suất làm việc.

Mua AutoCAD Electrical bản quyền ở đâu?

Rủi ro khi dùng bản crack

Dùng phần mềm crack không chỉ vi phạm pháp luật mà còn tiềm ẩn nguy cơ bảo mật: mã độc, mất dữ liệu và gián đoạn công việc. Hơn nữa, bạn sẽ không được cập nhật tính năng mới hay hỗ trợ kỹ thuật từ hãng.

Lợi ích khi mua phần mềm chính hãng

Khi mua bản quyền AutoCAD Electrical, bạn được:

• Cập nhật phiên bản mới nhất từ Autodesk.
• Hỗ trợ kỹ thuật chuyên nghiệp.
• Bảo mật dữ liệu và tuân thủ pháp luật.

CentriX Software – Giải pháp mua bản quyền AutoCAD Electrical giá tốt

CentriX Software là đơn vị uy tín cung cấp bản quyền phần mềm Autodesk chính hãng tại Việt Nam với mức giá cạnh tranh. Nhờ mô hình mua chung bản quyền, CentriX giúp khách hàng tiết kiệm chi phí mà vẫn đảm bảo quyền lợi đầy đủ.

“Việc đầu tư vào phần mềm bản quyền là khoản đầu tư dài hạn, giúp doanh nghiệp phát triển bền vững trong môi trường công nghiệp số.” – Chuyên gia CAD/CAM tại Autodesk.

Kết luận

AutoCAD Electrical không chỉ là phần mềm vẽ kỹ thuật, mà còn là công cụ chiến lược trong ngành điện – tự động hóa. Từ việc tiết kiệm thời gian, giảm sai sót đến hỗ trợ tiêu chuẩn quốc tế, phần mềm này đã chứng minh vai trò không thể thiếu cho kỹ sư và doanh nghiệp. Để khai thác tối đa sức mạnh của AutoCAD Electrical, hãy lựa chọn giải pháp bản quyền chính hãng tại CentriX Software.

FAQ về AutoCAD Electrical

1. AutoCAD Electrical khác gì so với AutoCAD thường?

AutoCAD Electrical tập trung vào thiết kế điện với thư viện ký hiệu sẵn có, tính năng tự động đánh số dây và xuất báo cáo, trong khi AutoCAD thường là phần mềm vẽ kỹ thuật tổng quát.

2. AutoCAD Electrical có khó học không?

Nếu đã quen với AutoCAD cơ bản, bạn sẽ dễ dàng tiếp cận AutoCAD Electrical. Chỉ cần vài tháng học tập và thực hành, bạn có thể làm chủ phần mềm này.

3. Doanh nghiệp nhỏ có nên đầu tư AutoCAD Electrical?

Có. Dù chi phí ban đầu cao, nhưng lợi ích về lâu dài như giảm sai sót, tiết kiệm thời gian và nâng cao uy tín sẽ bù đắp chi phí cho doanh nghiệp nhỏ.

4. Tôi có thể mua AutoCAD Electrical bản quyền ở đâu?

Bạn có thể mua tại CentriX Software – đơn vị cung cấp phần mềm chính hãng uy tín, giá cạnh tranh và hỗ trợ tận tâm.
