AutoCAD điện tử – Ứng dụng trong kỹ thuật và thiết kế mạch điện hiện đại

Bạn có biết? Hơn 80% kỹ sư điện – điện tử tại Việt Nam đều từng tiếp xúc hoặc sử dụng AutoCAD điện tử trong công việc. Đây không chỉ là công cụ vẽ kỹ thuật, mà còn là “trợ thủ đắc lực” giúp tiết kiệm thời gian, tối ưu thiết kế và đảm bảo độ chính xác cao. Trong thời đại công nghiệp 4.0, khi nhu cầu thiết kế mạch điện ngày càng phức tạp, việc thành thạo AutoCAD điện tử trở thành một kỹ năng không thể thiếu. Bài viết này sẽ giúp bạn hiểu rõ hơn về AutoCAD điện tử và những ứng dụng thực tế trong ngành kỹ thuật – thiết kế mạch.

---

Giới thiệu về AutoCAD điện tử

AutoCAD là gì?

AutoCAD là phần mềm thiết kế và vẽ kỹ thuật nổi tiếng được phát triển bởi Autodesk. Từ khi ra mắt vào năm 1982, AutoCAD đã trở thành công cụ tiêu chuẩn trong nhiều ngành công nghiệp, đặc biệt là kiến trúc, xây dựng, cơ khí và điện tử. Ưu điểm nổi bật của AutoCAD chính là khả năng tạo ra các bản vẽ 2D và mô hình 3D với độ chính xác cao, dễ dàng chỉnh sửa và chia sẻ.

Theo báo cáo của Autodesk năm 2023, có tới hơn 12 triệu người dùng thường xuyên AutoCAD trên toàn thế giới, trong đó tỷ lệ áp dụng trong lĩnh vực kỹ thuật điện chiếm khoảng 20%.

AutoCAD điện tử khác gì so với AutoCAD cơ bản?

Nếu AutoCAD cơ bản thiên về thiết kế tổng quát cho nhiều lĩnh vực, thì AutoCAD điện tử (AutoCAD Electrical) lại được “đo ni đóng giày” cho các kỹ sư điện. Điểm khác biệt rõ rệt nằm ở:

• Thư viện ký hiệu điện tử: AutoCAD điện tử tích hợp sẵn hàng ngàn biểu tượng tiêu chuẩn quốc tế (IEC, ANSI, JIC…), giúp kỹ sư tiết kiệm thời gian khi thiết kế mạch.
• Tính năng tự động hóa: Có thể tự động đánh số dây, chèn ký hiệu, tạo bảng vật liệu (BOM) mà không cần thao tác thủ công.
• Quản lý dự án: Cho phép tổ chức bản vẽ theo từng dự án, dễ dàng kiểm tra và chỉnh sửa khi có thay đổi.

Ví dụ thực tế: Trong một dự án thiết kế tủ điện công nghiệp, thay vì mất hàng giờ để chèn từng ký hiệu dây dẫn và công tắc, kỹ sư chỉ cần chọn từ thư viện có sẵn và AutoCAD điện tử sẽ tự động sắp xếp hợp lý.

Tại sao AutoCAD điện tử quan trọng trong ngành kỹ thuật?

Kỹ thuật điện và thiết kế mạch đòi hỏi sự chính xác gần như tuyệt đối. Một sai sót nhỏ trong bản vẽ có thể dẫn đến:

1. Sản phẩm hoạt động không ổn định hoặc gây nguy hiểm.
2. Lãng phí chi phí sản xuất, sửa chữa.
3. Mất uy tín doanh nghiệp.

Với AutoCAD điện tử, các kỹ sư có thể giảm đến 30% thời gian thiết kế và hạn chế đáng kể lỗi trong bản vẽ. Đây chính là lý do phần mềm này được coi là “chuẩn mực vàng” trong ngành kỹ thuật điện tử.

---

Ứng dụng của AutoCAD điện tử trong kỹ thuật

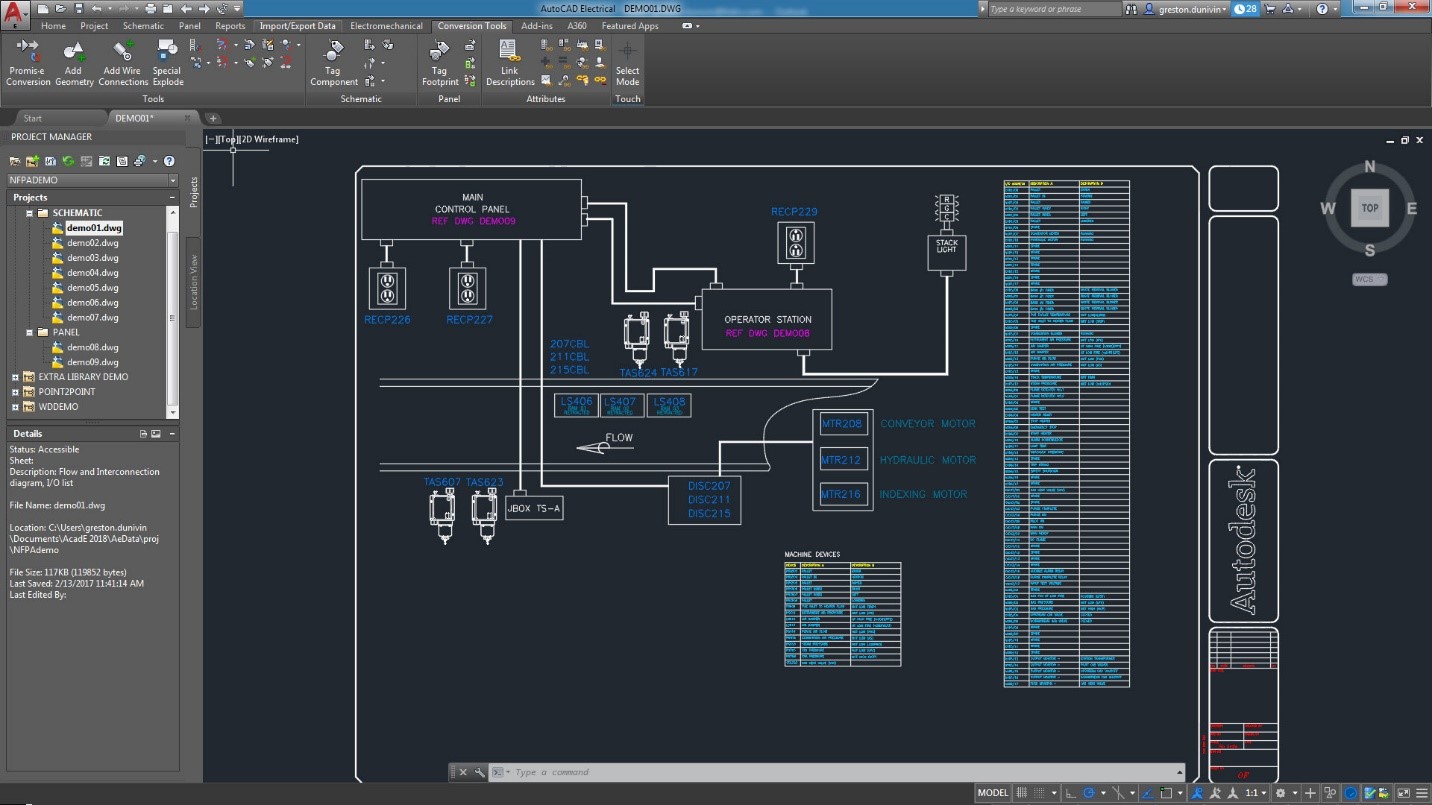

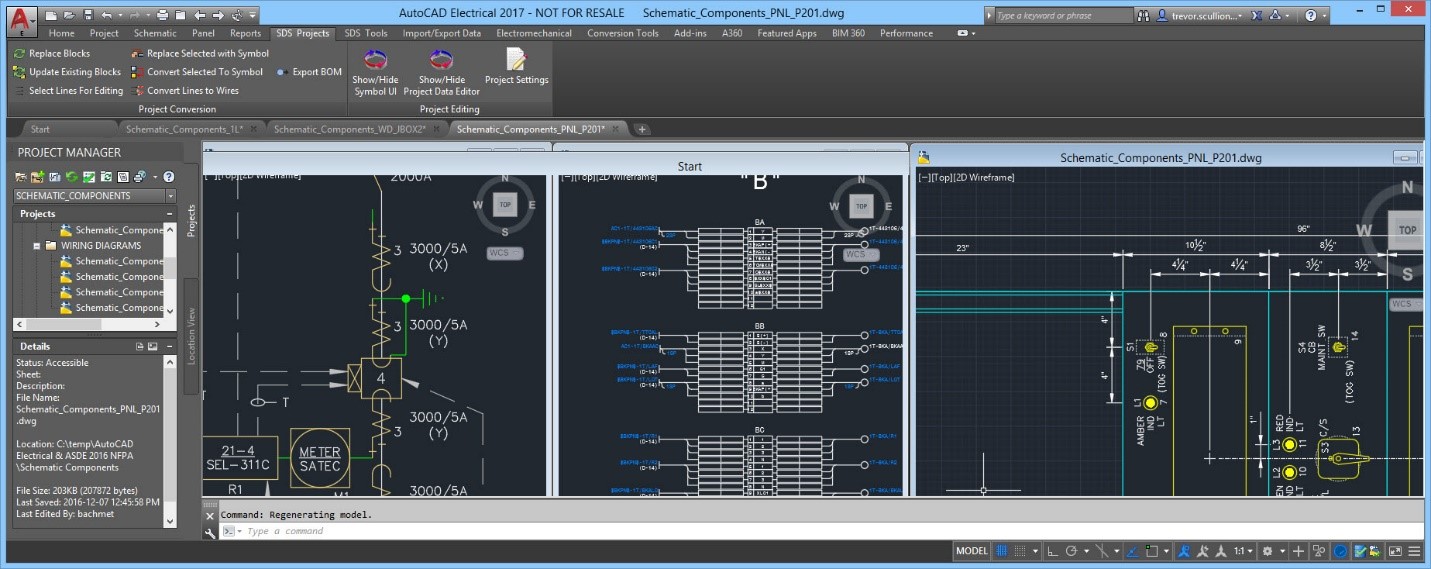

Vẽ sơ đồ mạch điện chi tiết

Đây là ứng dụng phổ biến nhất. AutoCAD điện tử cho phép người dùng vẽ các sơ đồ mạch điện từ cơ bản đến phức tạp. Với khả năng tích hợp ký hiệu điện, phần mềm giúp bản vẽ vừa nhanh chóng vừa tuân thủ tiêu chuẩn quốc tế.

Tối ưu hóa thiết kế mạch phức tạp

Khi thiết kế hệ thống điện cho nhà máy hoặc tòa nhà lớn, kỹ sư phải xử lý hàng ngàn dây dẫn và thiết bị. AutoCAD điện tử có thể tự động sắp xếp sơ đồ, giúp dễ dàng theo dõi và giảm thiểu rối loạn trong bản vẽ.

Hỗ trợ kỹ sư kiểm tra và mô phỏng mạch

Không chỉ dừng ở việc vẽ, AutoCAD điện tử còn hỗ trợ mô phỏng hoạt động mạch điện để kiểm tra tính chính xác. Điều này đặc biệt hữu ích trong các ngành đòi hỏi độ an toàn cao như dầu khí, hàng không, hay công nghiệp nặng.

Thiết kế tủ điện công nghiệp

Trong các công trình lớn, tủ điện là “trái tim” của hệ thống. AutoCAD điện tử cung cấp các công cụ mạnh mẽ để thiết kế tủ điện một cách khoa học, từ việc bố trí thiết bị, dây dẫn đến xuất bản vẽ 3D cho thi công.

Quản lý dữ liệu kỹ thuật và tiêu chuẩn hóa bản vẽ

Một trong những điểm mạnh ít được chú ý là khả năng quản lý dữ liệu. AutoCAD điện tử cho phép:

• Tạo cơ sở dữ liệu chung cho cả nhóm dự án.
• Đồng bộ thông tin giữa các bản vẽ.
• Xuất báo cáo tự động, đảm bảo bản vẽ luôn tuân thủ tiêu chuẩn kỹ thuật.

Theo khảo sát của Engineering.com (2022), hơn 65% doanh nghiệp cho rằng việc dùng AutoCAD điện tử giúp họ giảm chi phí vận hành ít nhất 15% nhờ khả năng tiêu chuẩn hóa và quản lý dự án hiệu quả.

---

AutoCAD điện tử trong thiết kế mạch điện

Tự động tạo ký hiệu điện tử và chú thích

Thay vì chèn thủ công từng ký hiệu, AutoCAD điện tử hỗ trợ tự động hóa hoàn toàn. Kỹ sư chỉ cần nhập tham số, phần mềm sẽ tự động tạo ký hiệu dây dẫn, công tắc, điện trở, tụ điện… Việc này giúp tiết kiệm hàng chục giờ đồng hồ trong quá trình thiết kế.

Hỗ trợ thiết kế PCB (Printed Circuit Board)

PCB là linh hồn của thiết bị điện tử. AutoCAD điện tử cho phép tạo bố cục mạch in (PCB) chính xác, đồng thời xuất file sang các định dạng tương thích với phần mềm sản xuất. Nhờ đó, quá trình từ ý tưởng đến sản xuất diễn ra mượt mà và nhanh chóng hơn.

Phân tích và kiểm tra lỗi mạch

Khi hoàn tất bản vẽ, kỹ sư có thể sử dụng tính năng kiểm tra lỗi để phát hiện chồng chéo dây, thiếu kết nối hoặc ký hiệu không hợp lệ. Điều này giúp hạn chế tối đa rủi ro trước khi đưa vào sản xuất.

Xuất bản vẽ chuyên nghiệp cho sản xuất

AutoCAD điện tử hỗ trợ xuất bản vẽ sang nhiều định dạng khác nhau: PDF, DWG, DXF… phù hợp với yêu cầu của từng xưởng sản xuất. Bản vẽ có thể tích hợp thông tin chi tiết như kích thước, số lượng linh kiện, danh mục vật liệu (BOM), giúp nhà sản xuất tiết kiệm thời gian và hạn chế sai sót.

---

Lợi ích khi sử dụng AutoCAD điện tử

Tiết kiệm thời gian và chi phí thiết kế

Thay vì phải vẽ thủ công từng chi tiết, AutoCAD điện tử cho phép kỹ sư tận dụng thư viện ký hiệu sẵn có, cùng các tính năng tự động hóa để rút ngắn quá trình thiết kế. Thống kê từ Autodesk cho thấy, việc sử dụng AutoCAD điện tử giúp giảm trung bình 25-30% thời gian so với phương pháp truyền thống.

Độ chính xác cao trong bản vẽ kỹ thuật

Một sai lệch nhỏ trong bản vẽ có thể gây ra lỗi lớn trong sản xuất. AutoCAD điện tử cung cấp các công cụ đo lường và kiểm tra chính xác, đảm bảo các chi tiết điện tử được thể hiện đúng đến từng milimet. Điều này đặc biệt quan trọng trong lĩnh vực điện tử vi mạch, nơi mỗi chi tiết nhỏ đều ảnh hưởng đến toàn bộ hệ thống.

Dễ dàng quản lý và chỉnh sửa dữ liệu

AutoCAD điện tử cho phép quản lý dự án theo từng file, đồng bộ thông tin giữa nhiều bản vẽ. Khi có thay đổi, phần mềm sẽ tự động cập nhật toàn bộ hệ thống. Nhờ đó, kỹ sư không phải lo lắng về việc bỏ sót hay nhầm lẫn dữ liệu.

Tăng hiệu suất làm việc cho doanh nghiệp

Không chỉ cá nhân, mà cả đội ngũ kỹ sư cũng được hưởng lợi. AutoCAD điện tử hỗ trợ làm việc nhóm hiệu quả, nhiều người có thể cùng thao tác trên dự án, chia sẻ dữ liệu nhanh chóng và đồng bộ. Điều này giúp doanh nghiệp tăng hiệu quả và tối ưu nguồn lực.

---

Hướng dẫn sử dụng AutoCAD điện tử cơ bản

Cài đặt và giao diện người dùng

Việc cài đặt AutoCAD điện tử tương tự như các phần mềm của Autodesk khác. Sau khi cài đặt, người dùng sẽ thấy giao diện thân thiện với thanh công cụ (toolbar), bảng lệnh (command line) và khu vực vẽ. Người mới bắt đầu có thể làm quen nhanh chóng nhờ bố cục trực quan.

Các lệnh cơ bản trong AutoCAD điện tử

• WIRE: Vẽ dây dẫn điện.
• INSERT COMPONENT: Thêm ký hiệu điện tử từ thư viện.
• TAG: Đánh số tự động cho dây và thiết bị.
• BOM: Tạo danh mục vật liệu.
• REPORTS: Xuất báo cáo tổng hợp.

Mẹo nhỏ: Người dùng mới nên học các lệnh cơ bản này trước khi tìm hiểu sâu về các chức năng nâng cao, nhằm tối ưu hóa thời gian học tập.

Tích hợp với phần mềm khác trong kỹ thuật

AutoCAD điện tử không hoạt động độc lập mà còn dễ dàng tích hợp với các phần mềm khác như Revit, Inventor, EPLAN. Điều này giúp luồng công việc từ thiết kế đến thi công được liền mạch, giảm thiểu lỗi giao tiếp dữ liệu giữa các hệ thống.

---

Mua AutoCAD điện tử bản quyền ở đâu?

Vì sao nên dùng AutoCAD bản quyền?

Nhiều người chọn sử dụng phần mềm crack để tiết kiệm chi phí. Tuy nhiên, đây là một quyết định rủi ro vì:

• Dễ bị nhiễm mã độc, ảnh hưởng đến dữ liệu quan trọng.
• Không được cập nhật phiên bản mới và vá lỗi.
• Không được hỗ trợ kỹ thuật từ nhà sản xuất.
• Vi phạm pháp luật và có thể bị xử phạt.

Ngược lại, AutoCAD bản quyền đảm bảo an toàn, ổn định và hiệu quả trong công việc lâu dài.

Lợi ích khi mua qua CentriX Software

CentriX Software là nhà cung cấp phần mềm uy tín, chuyên cung cấp AutoCAD điện tử bản quyền và nhiều công cụ thiết kế, AI, Microsoft 365 với mức giá cạnh tranh nhất. Lợi ích khi mua tại CentriX bao gồm:

• Giá cả hợp lý: CentriX áp dụng mô hình “group-buying”, giúp người dùng tiết kiệm tối đa chi phí.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư luôn sẵn sàng giải đáp mọi thắc mắc.
• Bảo mật tài khoản: Khách hàng nhận tài khoản chính hãng, an toàn tuyệt đối.
• Uy tín đã được khẳng định: Hàng ngàn khách hàng tin tưởng và lựa chọn CentriX.

Hướng dẫn mua AutoCAD điện tử tại CentriX

1. Truy cập website chính thức: https://centrix.software/.
2. Tìm kiếm sản phẩm “AutoCAD Electrical”.
3. Chọn gói phù hợp và thêm vào giỏ hàng.
4. Thanh toán nhanh chóng qua nhiều phương thức.
5. Nhận tài khoản và hướng dẫn cài đặt ngay sau khi hoàn tất.

---

Kết luận

AutoCAD điện tử là công cụ không thể thiếu đối với kỹ sư điện – điện tử hiện đại. Với khả năng tiết kiệm thời gian, tăng độ chính xác, và tối ưu hóa thiết kế mạch điện, phần mềm này đã trở thành lựa chọn hàng đầu trong ngành kỹ thuật. Để tận dụng tối đa lợi ích, bạn nên lựa chọn bản quyền chính hãng, và CentriX Software chính là địa chỉ uy tín, giá tốt nhất trên thị trường.

Hãy truy cập ngay CentriX Software để mua AutoCAD điện tử bản quyền, đồng hành cùng bạn trong mọi dự án kỹ thuật!

---

FAQ – Câu hỏi thường gặp về AutoCAD điện tử

AutoCAD điện tử khác AutoCAD thường ở điểm nào?

AutoCAD thường là phần mềm vẽ kỹ thuật đa ngành, trong khi AutoCAD điện tử chuyên sâu cho lĩnh vực điện – điện tử, có thư viện ký hiệu, chức năng tự động hóa và quản lý dự án.

Tôi có thể học AutoCAD điện tử trong bao lâu?

Người mới có thể làm quen cơ bản trong khoảng 2–4 tuần. Để sử dụng thành thạo nâng cao, bạn cần từ 2–3 tháng học tập và thực hành.

AutoCAD điện tử có hỗ trợ tiếng Việt không?

Phần mềm hiện chưa hỗ trợ giao diện tiếng Việt. Tuy nhiên, bạn có thể cài đặt các gói ngôn ngữ khác và dễ dàng học các lệnh tiếng Anh nhờ tính phổ biến.

Làm thế nào để mua AutoCAD điện tử giá rẻ nhưng vẫn chính hãng?

Bạn có thể mua tại CentriX Software, nơi cung cấp bản quyền chính hãng với giá cạnh tranh nhờ mô hình mua chung (group-buying).

AutoCAD điện tử có thể thiết kế mạch PCB không?

Có. AutoCAD điện tử hỗ trợ thiết kế mạch in (PCB) cơ bản và có thể xuất file tương thích với phần mềm sản xuất chuyên dụng.
