Hướng Dẫn Vẽ Đường 45° Trong AutoCAD Nhanh & Chính Xác Nhất

Hướng Dẫn Vẽ Đường 45° Trong AutoCAD Nhanh & Chính Xác Nhất

Bạn đã từng loay hoay khi cần vẽ một đường 45° trong AutoCAD? Đây là thao tác tưởng chừng đơn giản nhưng nếu chưa nắm vững nguyên lý và công cụ, bạn có thể mất khá nhiều thời gian. Trong bài viết này, chúng ta sẽ cùng khám phá cách vẽ đường 45° trong AutoCAD một cách nhanh chóng, chính xác và chuyên nghiệp nhất – kèm theo hình ảnh minh họa, mẹo thực tế từ những người dùng lâu năm, và gợi ý mua phần mềm bản quyền AutoCAD giá tốt tại CentriX Software.

Giới thiệu về AutoCAD và ứng dụng trong thiết kế

AutoCAD là gì?

AutoCAD là phần mềm thiết kế bản vẽ kỹ thuật 2D và 3D được phát triển bởi Autodesk, nổi tiếng trên toàn cầu và được sử dụng rộng rãi trong các lĩnh vực kiến trúc, xây dựng, cơ khí, điện – điện tử. Nhờ khả năng tạo ra các bản vẽ chính xác đến từng milimet, AutoCAD đã trở thành công cụ không thể thiếu cho kỹ sư và nhà thiết kế.

Vai trò của AutoCAD trong bản vẽ kỹ thuật

Giúp tạo ra các bản vẽ 2D, 3D chính xác và dễ chỉnh sửa.
Hỗ trợ giao tiếp giữa các kỹ sư, kiến trúc sư và nhà thầu thông qua bản vẽ tiêu chuẩn.
Tiết kiệm thời gian nhờ các công cụ và lệnh hỗ trợ mạnh mẽ.

Khi nào cần vẽ đường 45 độ? (Ứng dụng thực tế)

Đường 45° thường xuất hiện trong nhiều tình huống thiết kế, chẳng hạn:

Thiết kế mái nhà, dốc thoát nước, cầu thang.
Bố trí chi tiết cơ khí như các gân tăng cứng, thanh giằng.
Tạo các chi tiết trang trí hoặc pattern kỹ thuật.

Việc vẽ chính xác đường 45° không chỉ giúp bản vẽ đẹp mắt mà còn đảm bảo tính chính xác khi gia công và thi công ngoài thực tế.

Nguyên lý và ý nghĩa của đường 45° trong AutoCAD

Tính ứng dụng trong xây dựng, cơ khí và kiến trúc

Theo các chuyên gia thiết kế, góc 45° là một trong những góc “vàng” vì:

Dễ gia công với các thiết bị cắt và uốn tiêu chuẩn.
Đảm bảo sự cân đối và tính thẩm mỹ cao.
Phân bổ lực đồng đều trong nhiều kết cấu.

Sự chính xác trong góc đo 45°

Trong AutoCAD, góc 45° được xác định dựa trên hệ tọa độ cực (Polar Coordinates) hoặc chế độ Polar Tracking. Chỉ cần sai lệch 0.1° cũng có thể dẫn đến các vấn đề nghiêm trọng trong thi công. Vì vậy, việc sử dụng đúng công cụ là cực kỳ quan trọng.

Các loại đường 45° thường gặp trong bản vẽ

Đường thẳng đơn 45° (Line).
Đường chéo trong hình vuông hoặc hình chữ nhật.
Đường cắt vát cạnh chi tiết cơ khí.

So sánh với các góc độ khác

Góc	Ứng dụng phổ biến	Ưu điểm	Nhược điểm
45°	Mái dốc, chi tiết cơ khí, trang trí	Cân đối, dễ gia công	Giới hạn trong một số thiết kế
30°	Bản vẽ phối cảnh, cấu kiện nghiêng	Giảm độ dốc, tiết kiệm vật liệu	Khó canh chuẩn khi gia công
60°	Các chi tiết đặc thù, kết cấu chịu lực	Phân bổ lực tốt	Ít phổ biến hơn

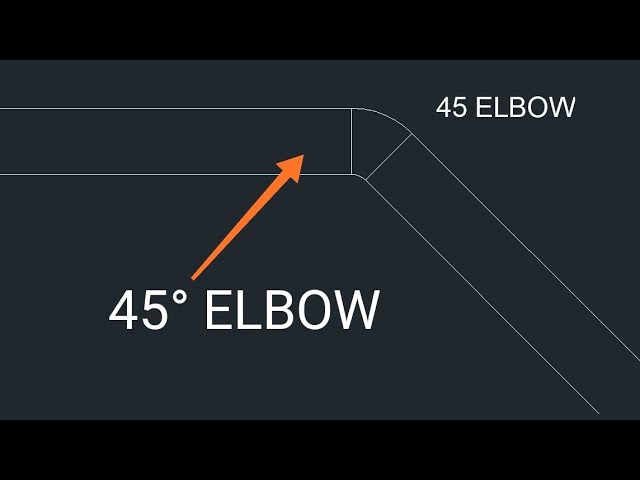

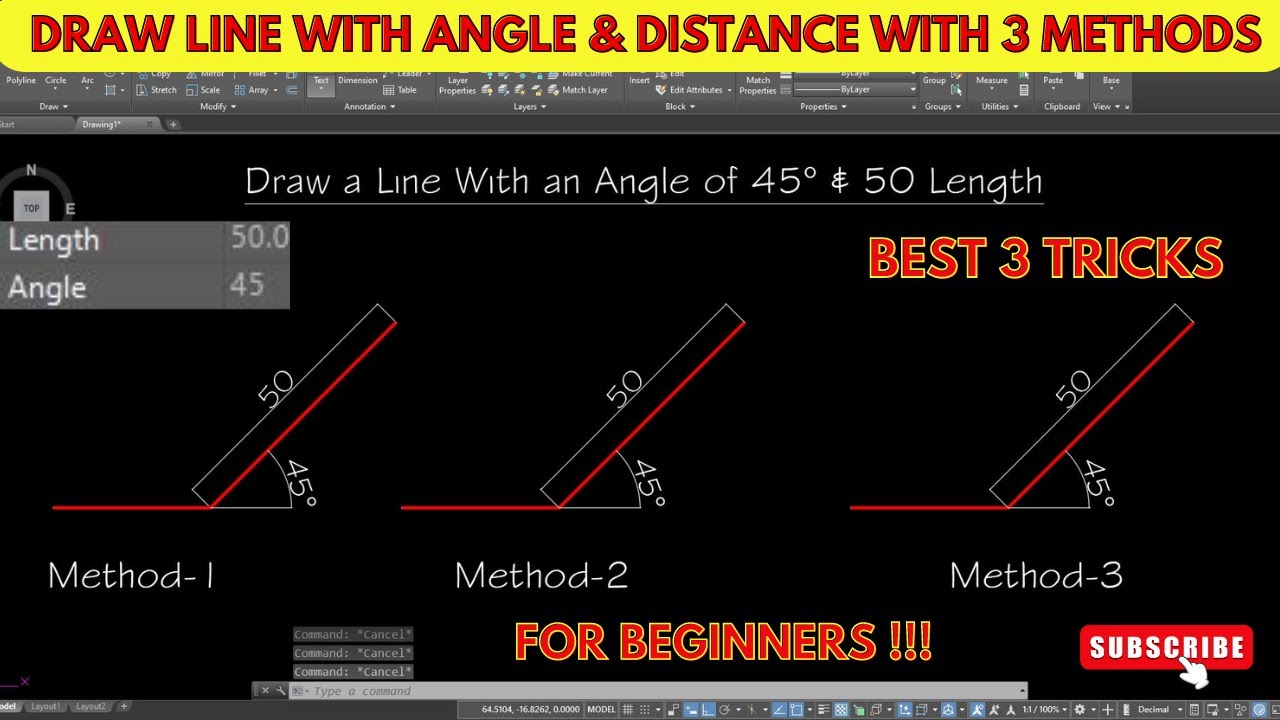

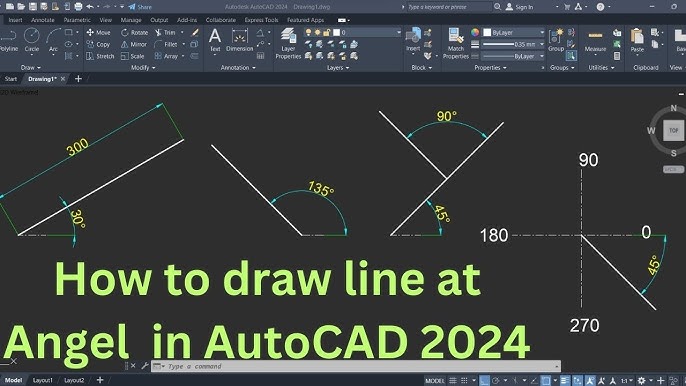

Các cách vẽ đường 45° trong AutoCAD

Sử dụng lệnh LINE với góc nhập trực tiếp

Đây là phương pháp cơ bản và nhanh nhất, phù hợp cho cả người mới học và người dùng chuyên nghiệp.

Cú pháp lệnh

Command: LINE
Specify first point: (Chọn điểm bắt đầu)
Specify next point: @Độ dài<45

Ví dụ minh họa

Giả sử bạn muốn vẽ một đoạn thẳng dài 100mm với góc 45°:

Command: LINE
Specify first point: 0,0
Specify next point: @100<45

Kết quả: một đường thẳng chính xác với độ dài 100mm, nghiêng 45° so với trục X.

Sử dụng chế độ Ortho và Polar Tracking

Polar Tracking là công cụ mạnh mẽ cho phép bạn “khóa” góc vẽ theo các giá trị định sẵn như 30°, 45°, 60°…

Kích hoạt chế độ Polar Tracking

Nhấn phím F10 hoặc click biểu tượng Polar ở thanh trạng thái.
Vào Drafting Settings > tab Polar Tracking > chọn góc 45°.

Thiết lập góc 45°

Sau khi kích hoạt, chỉ cần di chuột đến hướng 45°, AutoCAD sẽ tự căn và bạn nhập độ dài mong muốn.

Vẽ bằng tọa độ tuyệt đối và tọa độ tương đối

Phương pháp này phù hợp khi bạn muốn đảm bảo độ chính xác tuyệt đối về vị trí điểm bắt đầu và điểm kết thúc của đường 45°.

Cách nhập tọa độ X, Y

Nhập điểm bắt đầu (ví dụ: 10,10).
Nhập điểm kết thúc bằng tọa độ tương đối: @50,50 để tạo góc 45° với chiều dài khoảng 70.71 đơn vị (theo định lý Pitago).

Mẹo thao tác nhanh

Dùng phím @ để gọi tọa độ tương đối.
Sử dụng kết hợp chế độ Object Snap để bắt chính xác các điểm.

Hình ảnh minh họa từng bước vẽ đường 45°

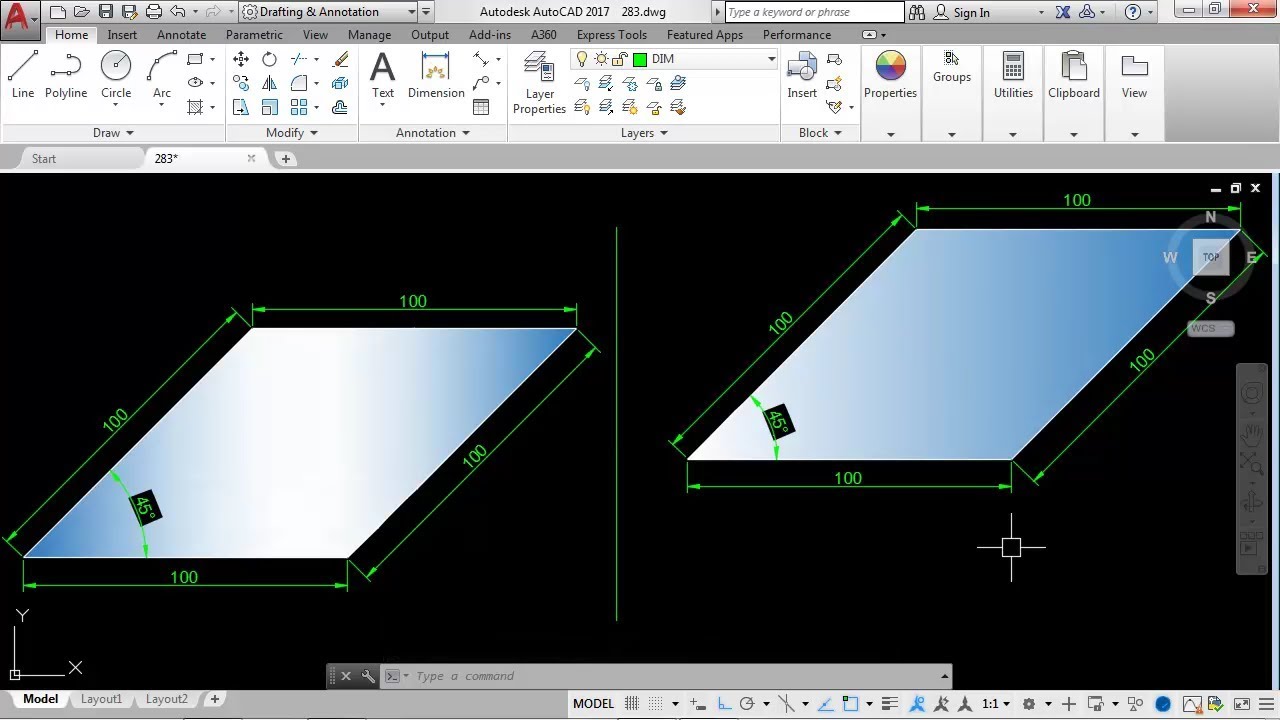

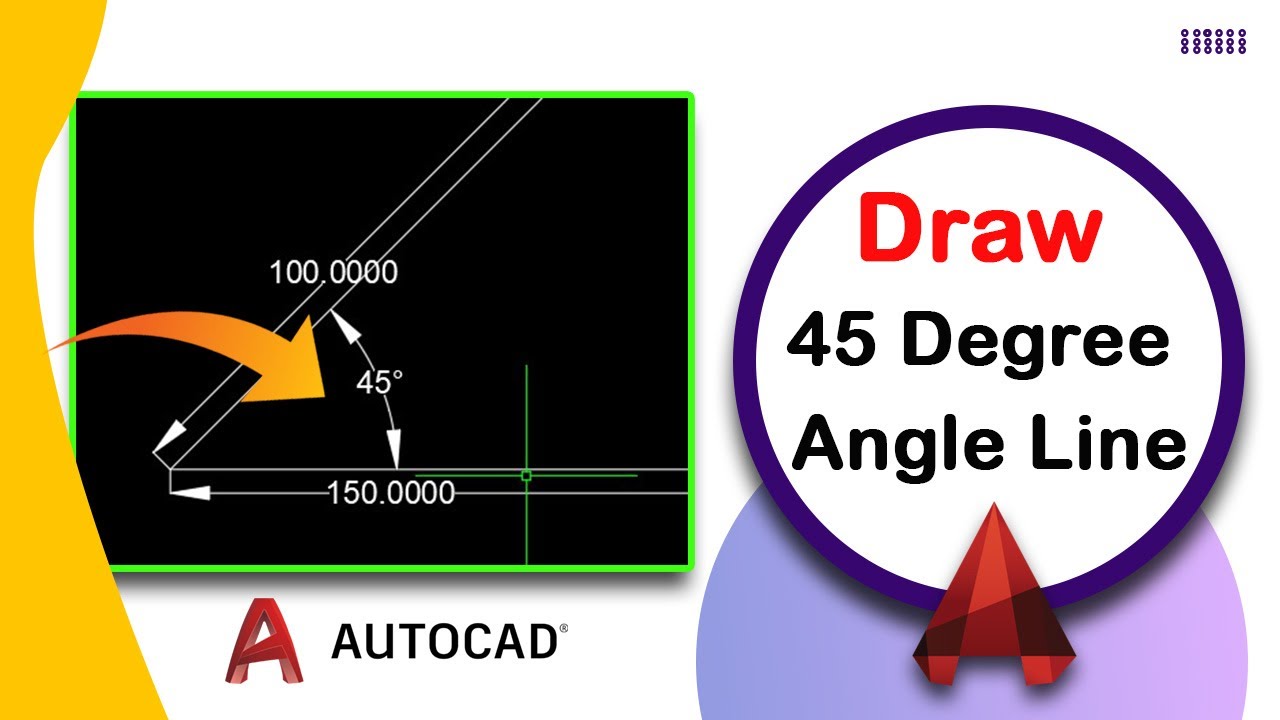

Dưới đây là ví dụ minh họa quá trình vẽ đường 45° trong AutoCAD bằng Polar Tracking:

Mở AutoCAD và tạo bản vẽ mới.
Nhấn F10 để bật Polar Tracking.
Thiết lập góc 45° trong Drafting Settings.
Dùng lệnh LINE, chọn điểm bắt đầu và kéo chuột về hướng 45°, nhập chiều dài mong muốn.

Thực hiện đúng các bước trên sẽ giúp bạn tạo đường 45° chuẩn xác, đẹp mắt và tiết kiệm thời gian.

Mẹo nâng cao khi làm việc với đường 45°

Kết hợp lệnh OFFSET, COPY để nhân bản

Nếu bạn cần tạo nhiều đường song song 45°, hãy dùng lệnh OFFSET để sao chép đường hiện có sang khoảng cách mong muốn. Hoặc dùng COPY để sao chép nhiều bản cùng lúc.

Dùng lệnh ROTATE để điều chỉnh góc

Khi có sẵn một đường thẳng, bạn có thể xoay nó thành 45° bằng lệnh ROTATE:

Command: ROTATE
Select objects: (Chọn đường cần xoay)
Specify base point: (Chọn điểm gốc xoay)
Specify rotation angle: 45

Tùy chỉnh màu sắc và layer cho đường 45°

Để dễ quản lý, bạn nên đặt các đường 45° vào một layer riêng và sử dụng màu khác biệt. Điều này giúp bản vẽ rõ ràng hơn và tránh nhầm lẫn khi chỉnh sửa.

Video hướng dẫn vẽ đường 45° trong AutoCAD

Nếu bạn muốn xem trực quan hơn, hãy tham khảo video hướng dẫn chi tiết dưới đây:

Video cung cấp hướng dẫn thực tế và phân tích thao tác, giúp bạn dễ dàng áp dụng vào công việc.

Mua AutoCAD bản quyền giá tốt tại CentriX Software

Vì sao nên dùng AutoCAD bản quyền?

Đảm bảo đầy đủ tính năng và cập nhật mới nhất từ Autodesk.
Hỗ trợ kỹ thuật chính hãng.
Không lo rủi ro về pháp lý khi sử dụng phần mềm lậu.

Lợi ích khi mua qua CentriX

Giá cạnh tranh nhất trên thị trường.
Giao dịch nhanh chóng, an toàn.
Hỗ trợ cài đặt và hướng dẫn sử dụng tận tình.

Hướng dẫn mua phần mềm tại CentriX Software

Truy cập CentriX Software.
Chọn AutoCAD bản quyền.
Thanh toán qua các phương thức hỗ trợ và nhận license nhanh chóng.

Kết luận

Vẽ đường 45° trong AutoCAD là kỹ năng cơ bản nhưng rất quan trọng, giúp bạn tạo ra các bản vẽ chính xác và chuyên nghiệp. Bằng việc áp dụng các phương pháp như lệnh LINE, Polar Tracking hay nhập tọa độ, bạn có thể hoàn thành công việc nhanh chóng và hiệu quả.

Nếu bạn muốn trải nghiệm đầy đủ sức mạnh của AutoCAD, hãy đầu tư phần mềm bản quyền từ CentriX Software để được hỗ trợ tốt nhất.

FAQ – Câu hỏi thường gặp

Làm thế nào để bật chế độ Polar Tracking?

Bạn có thể nhấn phím F10 hoặc click vào biểu tượng Polar trên thanh trạng thái của AutoCAD.

Đường 45° có thể vẽ bằng lệnh ROTATE không?

Có, bạn có thể vẽ một đường ngang/dọc trước rồi xoay nó 45° bằng lệnh ROTATE.

CentriX Software có hỗ trợ cài đặt AutoCAD không?

Có, khi mua AutoCAD bản quyền tại CentriX, bạn sẽ được hỗ trợ cài đặt và hướng dẫn sử dụng đầy đủ.

Hãy bắt đầu luyện tập ngay hôm nay để thành thạo kỹ năng vẽ đường 45° trong AutoCAD và nâng cao hiệu suất thiết kế của bạn!
