Hướng Dẫn Vẽ & Ứng Dụng Autocad 45 Degree Elbow Trong Thiết Kế Đường Ống

“Một bản vẽ piping chuẩn xác không chỉ thể hiện tay nghề của người thiết kế, mà còn giúp tối ưu thi công và đảm bảo an toàn vận hành” – Trích chia sẻ từ kỹ sư cơ khí Nguyễn Văn H.

Nếu bạn đang làm việc với AutoCAD trong lĩnh vực thiết kế đường ống, chắc chắn sẽ không thể bỏ qua khái niệm autocad 45 degree elbow – hay còn gọi là ống cút 45 độ. Đây là một trong những chi tiết quan trọng giúp định hướng dòng chảy, giảm tổn thất áp lực và tạo sự linh hoạt trong hệ thống. Bài viết này sẽ giúp bạn hiểu sâu hơn về thông số kỹ thuật, ứng dụng, và cách vẽ elbow 45 độ trong AutoCAD một cách chuyên nghiệp.

Giới Thiệu Về Autocad 45 Degree Elbow

Khái niệm elbow 45 độ

Elbow 45 độ là loại phụ kiện đường ống được dùng để đổi hướng dòng chảy ở góc 45°. Trong AutoCAD, elbow này được mô tả bằng các ký hiệu và thông số kỹ thuật tiêu chuẩn, giúp kỹ sư dễ dàng chèn vào bản vẽ và điều chỉnh kích thước phù hợp.

Trong thực tế, elbow 45° thường được sử dụng ở những đoạn ống cần đổi hướng nhẹ để giảm tổn thất áp suất và tránh gây nhiễu loạn dòng chảy, đặc biệt trong hệ thống HVAC, cấp thoát nước hoặc đường ống công nghiệp.

So sánh elbow 45° và 90°

Tiêu chí	Elbow 45°	Elbow 90°
Góc đổi hướng	45 độ	90 độ
Tổn thất áp suất	Thấp hơn	Cao hơn
Ứng dụng	Đổi hướng nhẹ, giảm sốc dòng chảy	Đổi hướng gấp, tiết kiệm không gian
Chi phí	Nhỉnh hơn do ít phổ biến hơn	Phổ biến, giá thường rẻ hơn

Thông Số Kỹ Thuật Của Elbow 45 Độ Trong AutoCAD

Kích thước tiêu chuẩn

Theo tiêu chuẩn ANSI/ASME B16.9, elbow 45° có nhiều kích thước khác nhau, thường được ký hiệu theo đường kính danh nghĩa (DN) và bán kính cong (R). Các kích thước phổ biến gồm DN25, DN50, DN100 với bán kính cong ngắn (SR) hoặc dài (LR).

• SR (Short Radius): Bán kính cong = 1 x đường kính danh nghĩa.
• LR (Long Radius): Bán kính cong = 1,5 x đường kính danh nghĩa.

Việc chọn loại SR hay LR tùy thuộc vào không gian lắp đặt và yêu cầu về dòng chảy.

Ký hiệu trong bản vẽ AutoCAD

Trong AutoCAD, elbow 45° thường được biểu diễn bằng ký hiệu hình cung cong với góc 45°, đi kèm các thông tin về:

1. Đường kính danh nghĩa (DN)
2. Bán kính cong (SR hoặc LR)
3. Loại vật liệu (thép carbon, inox, nhựa PVC…)
4. Tiêu chuẩn sản xuất (ANSI, ISO…)

Đảm bảo ký hiệu đúng giúp bản vẽ dễ đọc, tránh nhầm lẫn khi thi công.

Ứng Dụng Elbow 45 Độ Trong Thiết Kế Piping

Hệ thống cấp thoát nước

Trong hệ thống cấp thoát nước, elbow 45° giúp thay đổi hướng ống một cách nhẹ nhàng, giảm thiểu nguy cơ tắc nghẽn. Ví dụ, khi dẫn ống thoát nước từ tầng trên xuống tầng dưới, việc sử dụng elbow 45° thay cho elbow 90° sẽ hạn chế hiện tượng tụ khí và tiếng ồn.

Hệ thống HVAC

Trong hệ thống điều hòa không khí (HVAC), elbow 45° giúp điều hướng luồng khí mượt mà hơn, giảm tổn thất áp suất và tiết kiệm năng lượng. Điều này đặc biệt quan trọng với các tòa nhà lớn, nơi hiệu suất hệ thống ảnh hưởng trực tiếp đến chi phí vận hành.

Công nghiệp chế biến

Trong các nhà máy chế biến thực phẩm, hóa chất, hoặc dược phẩm, elbow 45° được ưu tiên sử dụng ở các đường ống vận chuyển chất lỏng nhạy cảm để đảm bảo dòng chảy ổn định và hạn chế tạo bọt hoặc phân tách pha.

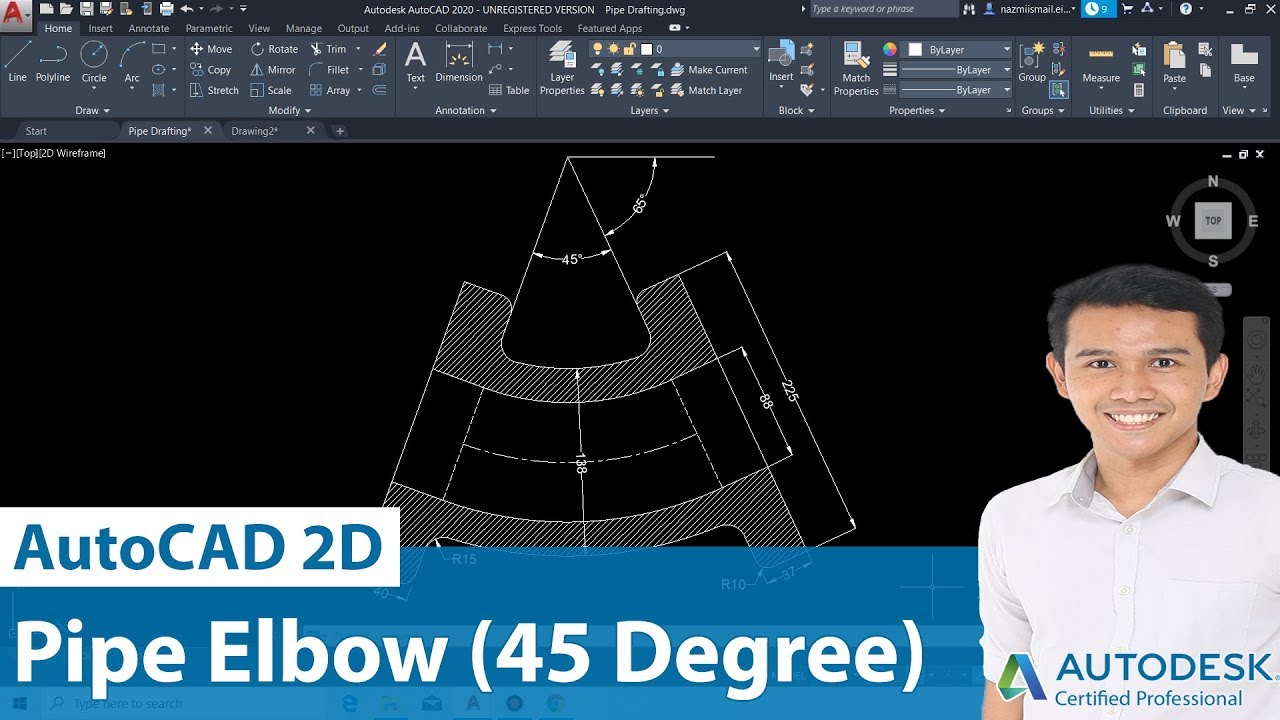

Cách Vẽ Elbow 45 Độ Trong AutoCAD – Hướng Dẫn Từng Bước

Chuẩn bị bản vẽ & layer

Trước khi bắt đầu, hãy tạo layer riêng cho đường ống và phụ kiện, đặt màu và độ dày nét phù hợp. Điều này giúp quản lý bản vẽ dễ dàng và tránh nhầm lẫn khi chỉnh sửa.

Vẽ elbow bằng lệnh Pline & Fillet

1. Dùng lệnh PLINE để vẽ đoạn ống thẳng.
2. Dùng lệnh FILLET và nhập bán kính cong tương ứng.
3. Kết nối hai đoạn ống tạo thành góc 45°.

Cách này phù hợp khi bạn muốn vẽ nhanh mà không cần block có sẵn.

Chèn block elbow 45 độ

Nếu bạn có thư viện block, chỉ cần dùng lệnh INSERT và chọn block elbow 45°. Sau đó, điều chỉnh kích thước và hướng để khớp với bản vẽ.

Ví dụ block elbow 45° chuẩn có thể tải từ Autodesk hoặc các thư viện CAD miễn phí.

Điều chỉnh và kiểm tra

Sau khi chèn hoặc vẽ elbow 45°, hãy sử dụng các lệnh như ALIGN hoặc ROTATE để điều chỉnh chính xác vị trí và hướng. Đừng quên kiểm tra thông số kích thước bằng lệnh DIM để đảm bảo đúng tiêu chuẩn kỹ thuật.

Kỹ sư Trần Minh Khoa, với hơn 10 năm kinh nghiệm thiết kế piping, chia sẻ: “Một bản vẽ piping tốt là bản vẽ mà khi đưa xuống công trường, thợ thi công không cần phải đặt câu hỏi thêm. Điều này chỉ có thể đạt được nếu mọi ký hiệu, kích thước và hướng của phụ kiện như elbow 45° được thể hiện chuẩn xác.”

Mẹo & Lỗi Thường Gặp Khi Vẽ Elbow 45 Độ

Sai lệch kích thước

Một lỗi thường gặp là chọn sai kích thước elbow so với đường ống, dẫn đến không khớp khi thi công. Cách khắc phục là luôn kiểm tra lại bảng kích thước tiêu chuẩn trước khi chèn vào bản vẽ.

Căn chỉnh sai hướng

Nếu hướng của elbow bị xoay lệch, hệ thống ống sẽ không đúng như thiết kế và có thể gây ra sự cố khi lắp đặt. Luôn sử dụng chế độ Ortho Mode hoặc Polar Tracking để đảm bảo góc vẽ chính xác.

Không tuân thủ tiêu chuẩn

Một số bản vẽ bỏ qua tiêu chuẩn ANSI/ASME hoặc ISO, dẫn đến khó khăn khi đặt hàng hoặc sản xuất. Nên tham khảo tài liệu tiêu chuẩn quốc tế trước khi hoàn thiện bản vẽ.

Tối Ưu Hiệu Suất Thiết Kế Piping Với AutoCAD Bản Quyền CentriX

Lợi ích của AutoCAD bản quyền

• Đảm bảo đầy đủ tính năng mới nhất từ Autodesk.
• Hiệu suất ổn định, tránh lỗi phần mềm gây gián đoạn công việc.
• Hỗ trợ kỹ thuật và cập nhật bảo mật định kỳ.
• Tích hợp thư viện block phụ kiện piping chuẩn quốc tế.

Ưu đãi mua AutoCAD tại CentriX

CentriX Software cung cấp bản quyền AutoCAD chính hãng với mức giá cạnh tranh, đặc biệt phù hợp cho doanh nghiệp và kỹ sư thiết kế. Ngoài ra, CentriX còn hỗ trợ cài đặt, đào tạo và tối ưu cấu hình phần mềm để giúp bạn khai thác tối đa hiệu suất làm việc.

“Khi nâng cấp lên AutoCAD bản quyền từ CentriX, chúng tôi đã rút ngắn thời gian thiết kế dự án piping xuống 30%” – Công ty TNHH Cơ khí Xây dựng An Phát.

Kết Luận & Khuyến Nghị

Elbow 45° là chi tiết nhỏ nhưng có vai trò lớn trong thiết kế piping. Việc hiểu rõ thông số kỹ thuật, ứng dụng và cách vẽ trên AutoCAD sẽ giúp bạn tạo ra những bản vẽ chuẩn xác, dễ thi công và hiệu quả. Để đạt được kết quả tốt nhất, hãy cân nhắc sử dụng AutoCAD bản quyền từ CentriX Software để tận dụng tối đa các tính năng và đảm bảo tính ổn định trong quá trình làm việc.

Câu Hỏi Thường Gặp (FAQ)

1. Elbow 45° có thể thay bằng 2 elbow 22.5° được không?

Có, nhưng điều này sẽ làm tăng chi phí và số lượng mối nối, đồng thời không phải lúc nào cũng phù hợp về mặt không gian và tiêu chuẩn kỹ thuật.

2. AutoCAD có sẵn thư viện elbow 45° không?

Phiên bản AutoCAD bản quyền thường tích hợp thư viện block cơ bản, bao gồm cả elbow 45°. Tuy nhiên, bạn có thể tải thêm thư viện chuyên dụng từ Autodesk hoặc các trang CAD uy tín.

3. Có cần thiết phải tuân theo tiêu chuẩn ANSI/ASME khi vẽ elbow 45°?

Có. Việc tuân thủ tiêu chuẩn giúp đảm bảo tính đồng nhất, dễ dàng đặt hàng và tránh lỗi khi thi công.
