AutoCAD là gì và tại sao nên học vẽ bản vẽ AutoCAD?

Khái niệm AutoCAD

AutoCAD là phần mềm thiết kế có sự hỗ trợ của máy tính (CAD – Computer Aided Design), được phát triển bởi Autodesk từ năm 1982. Đây là công cụ chuyên dụng giúp tạo ra bản vẽ 2D và mô hình 3D chính xác tuyệt đối, được ứng dụng rộng rãi trong nhiều lĩnh vực: từ xây dựng, kiến trúc, cơ khí cho đến nội thất, kỹ thuật điện tử.

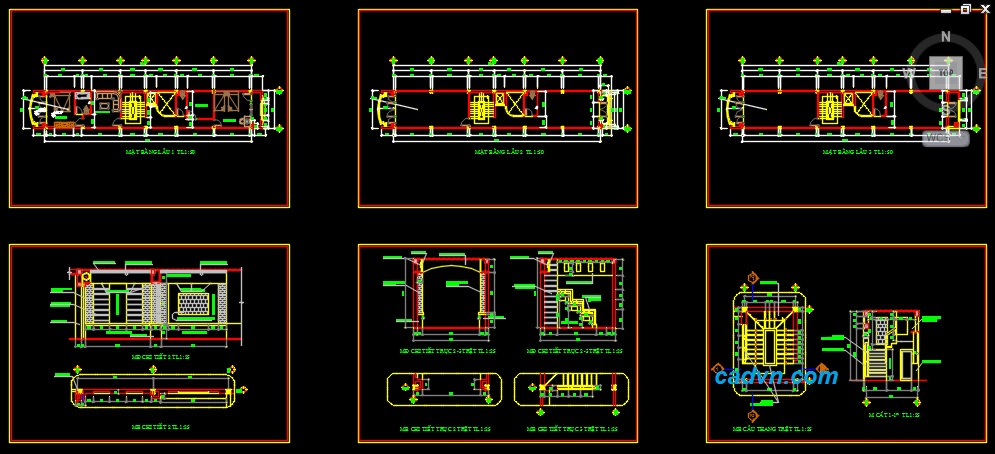

bản vẽ autocad công trình — Một bản vẽ mặt đứng công trình được thực hiện bằng AutoCAD

Ứng dụng của AutoCAD trong thiết kế và xây dựng

Xây dựng & kiến trúc: Lập bản vẽ mặt bằng, mặt cắt, phối cảnh 3D, hồ sơ thiết kế.
Cơ khí: Thiết kế chi tiết máy, bản vẽ lắp ráp, sơ đồ kỹ thuật.
Nội thất: Dựng mô hình không gian 3D, lên ý tưởng trang trí.
Điện – điện tử: Vẽ sơ đồ mạch, hệ thống điện công trình.

Nhờ độ chính xác cao và tính linh hoạt, AutoCAD gần như đã trở thành tiêu chuẩn chung trong ngành thiết kế kỹ thuật toàn cầu.

Lợi ích khi thành thạo vẽ bản vẽ AutoCAD

Việc thành thạo AutoCAD không chỉ giúp bạn tiết kiệm thời gian mà còn nâng cao chất lượng bản vẽ, tăng cơ hội nghề nghiệp. Theo khảo sát từ Indeed Career Trends, kỹ sư và kiến trúc sư thành thạo AutoCAD có thu nhập trung bình cao hơn 18% so với người chưa sử dụng phần mềm này.

“AutoCAD là một kỹ năng gần như bắt buộc đối với sinh viên ngành kỹ thuật và kiến trúc. Nó giống như ngôn ngữ chung giúp kết nối các kỹ sư và nhà thiết kế toàn cầu.” – TS. Nguyễn Văn An, chuyên gia xây dựng.

Chuẩn bị trước khi vẽ bản vẽ AutoCAD

Tải và cài đặt AutoCAD bản quyền

Để bắt đầu, bạn cần tải và cài đặt AutoCAD bản quyền. Điều này đảm bảo phần mềm hoạt động ổn định, tránh bị lỗi và có đầy đủ tính năng mới nhất. Bạn có thể mua bản quyền chính hãng tại CentriX Software với mức giá cạnh tranh, kèm hỗ trợ kỹ thuật 24/7.

Thiết lập giao diện làm việc

Khi mở AutoCAD lần đầu, giao diện có thể khiến bạn bối rối bởi nhiều công cụ và thanh lệnh. Hãy bắt đầu bằng cách:

Chọn Workspace phù hợp: Drafting & Annotation (2D), 3D Basics hoặc 3D Modeling.
Thiết lập đơn vị đo lường: gõ lệnh UNITS để chọn mm, cm hoặc m.
Tùy chỉnh lưới (Grid) và Snap để dễ dàng căn chỉnh đối tượng.

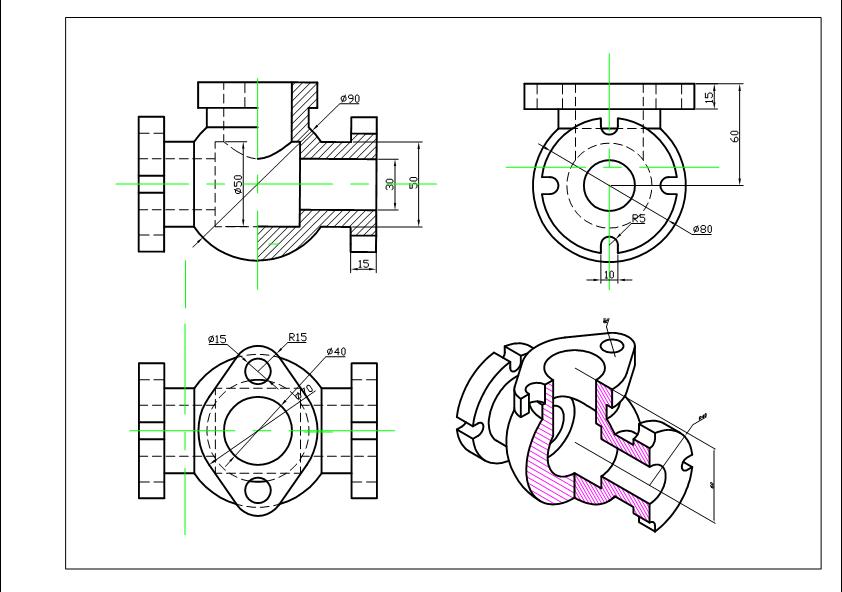

thiết lập autocad cơ bản — Thiết lập đơn vị và giao diện trước khi vẽ bản vẽ trong AutoCAD

Làm quen với các lệnh cơ bản trong AutoCAD

AutoCAD hoạt động dựa trên hệ thống lệnh. Dưới đây là các nhóm lệnh quan trọng mà bạn cần nắm vững:

Lệnh vẽ (Draw Commands)

LINE: Vẽ đường thẳng
CIRCLE: Vẽ đường tròn
RECTANGLE: Vẽ hình chữ nhật
POLYLINE: Vẽ đa tuyến
ARC: Vẽ cung tròn

Lệnh hiệu chỉnh (Modify Commands)

TRIM: Cắt đối tượng thừa
EXTEND: Kéo dài đối tượng
MOVE: Di chuyển
COPY: Sao chép
SCALE: Phóng to/thu nhỏ

Lệnh quản lý (Manage & Annotation)

LAYER: Quản lý lớp bản vẽ
DIMENSION: Ghi kích thước
BLOCK: Tạo và chèn khối

Hướng dẫn vẽ bản vẽ AutoCAD 2D cơ bản

Cách tạo khung tên bản vẽ

Khung tên là phần không thể thiếu trong mỗi bản vẽ kỹ thuật, chứa thông tin về người thiết kế, tên công trình, tỷ lệ, ngày tháng.

Thao tác:

Sử dụng lệnh RECTANGLE để vẽ khung ngoài.
Chia khung thành các ô nhỏ bằng lệnh LINE.
Dùng công cụ Text để thêm nội dung.

Vẽ mặt bằng đơn giản bằng AutoCAD

Để vẽ một mặt bằng nhà cấp 4 đơn giản, bạn có thể làm theo các bước sau:

Dùng lệnh LINE để dựng tường ngoài.
Dùng lệnh OFFSET để tạo độ dày tường (thường 220mm hoặc 110mm).
Chèn cửa bằng lệnh BLOCK đã tạo sẵn.
Bổ sung cửa sổ, cầu thang, thiết bị nội thất cơ bản.

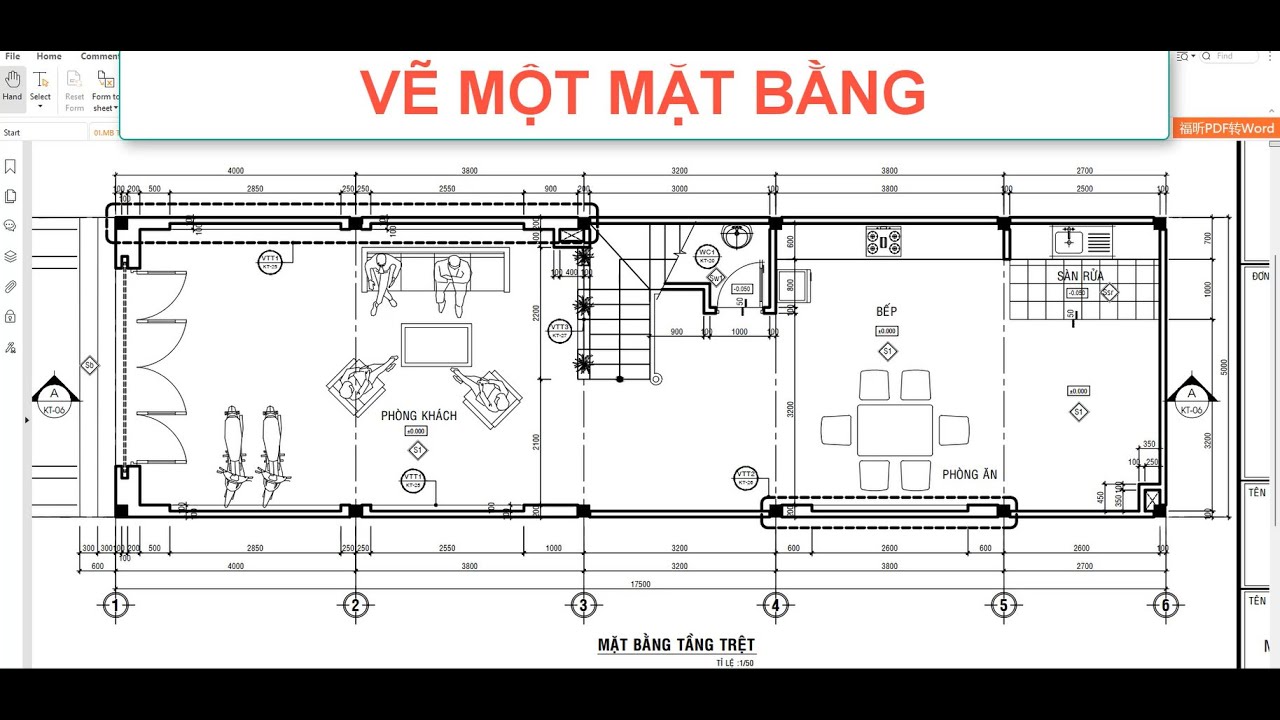

bản vẽ kỹ thuật autocad — Mẫu bản vẽ mặt bằng đơn giản bằng AutoCAD

Thêm kích thước và chú thích bản vẽ

Kích thước và chú thích giúp bản vẽ rõ ràng, dễ hiểu cho người đọc:

Dùng DIMLINEAR để đo chiều dài và chiều rộng.
Dùng DIMALIGNED cho kích thước nghiêng.
Dùng MTEXT để ghi chú thích chi tiết.

Hướng dẫn vẽ bản vẽ AutoCAD 3D nâng cao

Tạo mô hình 3D từ bản vẽ 2D

Sau khi đã hoàn thiện bản vẽ 2D, bạn có thể dựng mô hình 3D để hình dung công trình thực tế. Ví dụ, từ mặt bằng nhà cấp 4, bạn sử dụng các lệnh dựng hình để tạo tường, mái và cửa ra vào một cách trực quan.

Thao tác cơ bản:

Chuyển sang chế độ 3D Modeling.
Dùng lệnh EXTRUDE để kéo tường từ đường 2D lên cao.
Sử dụng PRESSPULL để tạo lỗ cửa và cửa sổ.
Dùng UNION hoặc SUBTRACT để kết hợp hoặc trừ khối.

autocad 3d mô hình — Minh họa mô hình 3D dựng bằng AutoCAD

Sử dụng các lệnh dựng hình 3D

EXTRUDE: Kéo khối từ hình phẳng 2D.
REVOLVE: Tạo khối xoay từ đường profile.
LOFT: Nối nhiều mặt cắt để tạo khối.
SWEEP: Quét profile theo đường dẫn.

Render và xuất file 3D trong AutoCAD

Khi đã dựng xong mô hình 3D, bạn có thể thêm ánh sáng, vật liệu và render để có hình ảnh trực quan. AutoCAD hỗ trợ xuất file sang nhiều định dạng: .DWG, .FBX, .STL (dùng cho in 3D).

Mẹo và kinh nghiệm khi vẽ bản vẽ AutoCAD

Quản lý Layer khoa học

Mỗi chi tiết trong bản vẽ nên được đặt trên một Layer riêng biệt (ví dụ: Layer tường, Layer cửa, Layer kích thước). Điều này giúp bản vẽ gọn gàng, dễ chỉnh sửa và tránh nhầm lẫn.

Rút ngắn thao tác với phím tắt

Sử dụng phím tắt giúp tăng tốc độ vẽ bản vẽ AutoCAD lên gấp 2–3 lần. Ví dụ:

L = LINE
C = CIRCLE
TR = TRIM
CP = COPY

Tránh lỗi thường gặp khi vẽ bản vẽ AutoCAD

Không đặt sai đơn vị đo (mm, cm, m).
Không vẽ tất cả đối tượng trên một Layer duy nhất.
Không quên ghi kích thước và chú thích rõ ràng.

Tài nguyên học AutoCAD miễn phí và chuyên nghiệp

Học AutoCAD online qua video, khóa học

Ngày nay, có rất nhiều khóa học AutoCAD online bằng tiếng Việt và tiếng Anh. Các nền tảng như Udemy, Coursera hay YouTube đều có những series hướng dẫn từ cơ bản đến nâng cao.

Tải mẫu bản vẽ AutoCAD miễn phí

Bạn có thể tìm và tải các file mẫu miễn phí để luyện tập, chẳng hạn như bản vẽ nhà ở, chi tiết máy, sơ đồ điện. Đây là cách học nhanh nhất, vì bạn vừa quan sát vừa thực hành theo.

Khi nào nên đầu tư phần mềm bản quyền AutoCAD?

Nếu bạn chỉ học thử, phiên bản dùng thử 30 ngày là đủ. Nhưng nếu bạn dùng AutoCAD trong công việc, nên đầu tư bản quyền để đảm bảo:

Đầy đủ tính năng cập nhật.
Không bị lỗi hoặc giới hạn lưu file.
Được hỗ trợ kỹ thuật từ nhà cung cấp.

Tại sao nên mua AutoCAD bản quyền tại CentriX Software?

CentriX – Nhà cung cấp phần mềm bản quyền uy tín

CentriX Software là đơn vị tiên phong trong việc phân phối phần mềm bản quyền tại Việt Nam. Với mô hình mua chung (group-buy), người dùng có thể sở hữu AutoCAD chính hãng với chi phí tối ưu.

Ưu điểm khi mua AutoCAD tại CentriX

Tiêu chí	Mua trực tiếp từ Autodesk	Mua tại CentriX Software
Chi phí	Cao, tính theo giá quốc tế	Thấp hơn nhờ mô hình group-buy
Bản quyền	Chính hãng	Chính hãng 100%
Hỗ trợ kỹ thuật	Tiếng Anh	Tiếng Việt 24/7

Hỗ trợ kỹ thuật và cập nhật phần mềm chính hãng

Khi mua AutoCAD tại CentriX, bạn được đảm bảo quyền lợi chính hãng từ Autodesk, đồng thời nhận hỗ trợ kỹ thuật trực tiếp bằng tiếng Việt, giúp tiết kiệm thời gian và tránh rủi ro trong quá trình cài đặt, sử dụng.

Kết luận – Làm chủ bản vẽ AutoCAD dễ dàng với công cụ đúng cách

Vẽ bản vẽ AutoCAD không còn là thử thách khó khăn nếu bạn có lộ trình học đúng, thực hành thường xuyên và sử dụng phần mềm bản quyền ổn định. Bài viết này đã chia sẻ từ khái niệm, các lệnh cơ bản, cách vẽ 2D, dựng mô hình 3D cho đến mẹo tối ưu.

Nếu bạn đang tìm nơi mua AutoCAD bản quyền uy tín, hãy đến với CentriX Software. Đây là giải pháp tiết kiệm và an toàn, giúp bạn tập trung vào học tập và thiết kế chuyên nghiệp.
