AutoCAD 3D cơ bản – Hướng dẫn học nhanh cho người mới bắt đầu

AutoCAD 3D cơ bản – Hướng dẫn học nhanh cho người mới bắt đầu

Bạn đang tìm cách làm quen với AutoCAD 3D nhưng chưa biết bắt đầu từ đâu? AutoCAD 3D là công cụ thiết kế không thể thiếu trong các ngành kiến trúc, xây dựng và kỹ thuật. Tuy nhiên, với người mới, việc tiếp cận phần mềm này có thể khiến bạn choáng ngợp bởi số lượng công cụ, lệnh và tùy chỉnh. Bài viết này sẽ giúp bạn hiểu rõ từ khái niệm, giao diện cho đến các lệnh cơ bản, kèm ví dụ minh họa thực tế, để bạn có thể bắt đầu vững vàng ngay hôm nay.

AutoCAD 3D là gì?

Khái niệm AutoCAD 3D

AutoCAD 3D là một phần mở rộng của phần mềm AutoCAD do Autodesk phát triển, cho phép người dùng tạo ra các mô hình ba chiều (3D) chi tiết và chính xác. Không chỉ dừng lại ở việc vẽ 2D, AutoCAD 3D giúp bạn xây dựng các đối tượng trong không gian ba chiều, hỗ trợ trực quan hóa sản phẩm, mô phỏng công trình và xuất bản các bản vẽ kỹ thuật phục vụ sản xuất hoặc thi công.

Ứng dụng của AutoCAD 3D trong kiến trúc và thiết kế

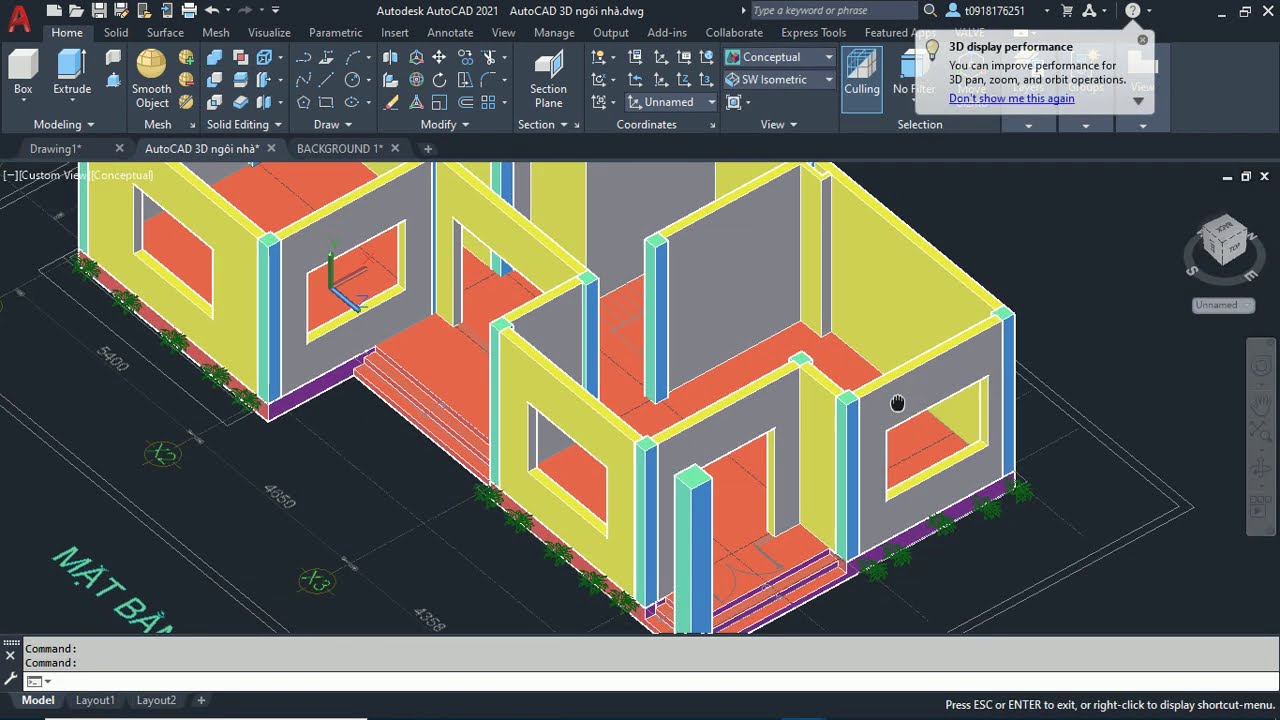

Kiến trúc: Mô hình hóa tòa nhà, kết cấu, nội thất với độ chính xác cao.
Cơ khí: Thiết kế chi tiết máy, mô phỏng chuyển động cơ cấu.
Xây dựng: Lập kế hoạch công trình, kiểm tra xung đột và dự toán vật liệu.
Thiết kế sản phẩm: Tạo nguyên mẫu (prototype) và xuất file cho máy CNC hoặc in 3D.

Theo báo cáo của Autodesk, hơn 85% công ty kiến trúc lớn trên thế giới tích hợp AutoCAD 3D vào quy trình làm việc, chứng tỏ tầm quan trọng của công cụ này trong ngành.

Tại sao nên học AutoCAD 3D ngay hôm nay?

“Trong thời đại số hóa, kỹ năng thiết kế 3D không chỉ giúp bạn nâng cao hiệu suất mà còn mở rộng cơ hội nghề nghiệp.” – Nguyễn Hoàng, KTS trưởng tại ABC Architects

Việc thành thạo AutoCAD 3D mang đến nhiều lợi ích:

Gia tăng giá trị nghề nghiệp: Nhiều doanh nghiệp ưu tiên tuyển dụng ứng viên có khả năng thiết kế 3D.
Tiết kiệm thời gian: Lệnh và công cụ 3D giúp rút ngắn 40–60% thời gian thiết kế so với phương pháp thủ công.
Tăng tính cạnh tranh: Khả năng tạo mô hình 3D sống động giúp bạn nổi bật hơn trong mắt khách hàng.

Cấu trúc và giao diện làm việc trong AutoCAD 3D

AutoCAD 3D sở hữu hệ thống thanh công cụ phong phú, được chia thành các nhóm lệnh như Draw, Modify, View, Solid… Mỗi nhóm phục vụ một mục đích nhất định:

Draw: Vẽ các hình khối cơ bản như hộp (Box), cầu (Sphere), trụ (Cylinder).
Modify: Chỉnh sửa đối tượng bằng các lệnh Move, Rotate, Scale.
View: Quản lý góc nhìn với lệnh Orbit, Zoom, Pan.

Không gian làm việc 2D vs 3D

Điểm khác biệt lớn nhất giữa AutoCAD 2D và 3D là không gian làm việc. Trong khi 2D chỉ giới hạn ở trục X và Y, AutoCAD 3D bổ sung trục Z giúp mô hình hóa chiều sâu và khối lượng. Bạn có thể dễ dàng chuyển đổi giữa các không gian này để phù hợp với nhu cầu thiết kế.

Tùy chỉnh giao diện để tối ưu năng suất

Người dùng có thể tùy chỉnh giao diện bằng cách:

Sắp xếp lại vị trí các thanh công cụ thường dùng.
Lưu cấu hình không gian làm việc để dùng lại cho các dự án sau.
Kích hoạt chế độ Full Screen để tăng diện tích vùng vẽ.

Một nghiên cứu nội bộ của Autodesk cho thấy, việc tối ưu giao diện có thể giúp người dùng tăng 25% hiệu suất làm việc.

Các lệnh cơ bản trong AutoCAD 3D

Lệnh Extrude, Revolve, Sweep, Loft

Đây là bốn lệnh quan trọng trong tạo hình 3D:

Extrude: Kéo đối tượng 2D thành khối 3D.
Revolve: Xoay đối tượng 2D quanh một trục để tạo khối tròn xoay.
Sweep: Tạo khối 3D bằng cách quét biên dạng dọc theo một đường dẫn.
Loft: Nối nhiều biên dạng 2D thành khối 3D mượt mà.

Lệnh Union, Subtract, Intersect

Các lệnh này giúp chỉnh sửa và kết hợp khối:

Lệnh	Chức năng	Ví dụ
Union	Kết hợp hai hoặc nhiều khối thành một khối duy nhất	Gộp khối hộp và khối trụ để tạo chân bàn
Subtract	Trừ khối này khỏi khối kia	Tạo lỗ trên tấm thép
Intersect	Giữ lại phần giao nhau giữa các khối	Tạo khối đặc biệt từ hai khối chồng lên nhau

Lệnh View, Orbit và các tùy chỉnh góc nhìn

Góc nhìn là yếu tố quan trọng khi làm việc với 3D. AutoCAD cung cấp lệnh View và Orbit để bạn xoay, phóng to, thu nhỏ và quan sát mô hình từ nhiều hướng khác nhau, giúp phát hiện lỗi thiết kế và điều chỉnh kịp thời.

Các bước học AutoCAD 3D hiệu quả cho người mới

Bước 1 – Làm quen với giao diện và phím tắt

Trước khi bắt đầu thiết kế, bạn cần dành thời gian tìm hiểu các khu vực chính trong giao diện AutoCAD 3D và ghi nhớ những phím tắt thường dùng như Ctrl+1 (Properties), F3 (Object Snap), F8 (Ortho Mode). Việc này sẽ giúp bạn thao tác nhanh và chính xác hơn.

Bước 2 – Thực hành với các hình khối đơn giản

Bắt đầu với việc tạo các hình khối cơ bản như hộp, trụ, cầu. Sau đó, sử dụng các lệnh Extrude, Revolve để làm quen với cách chuyển đổi từ hình 2D sang 3D.

Bước 3 – Luyện tập với bài tập thực tế

Tìm các bản vẽ kỹ thuật 2D đơn giản và thử mô hình hóa chúng trong môi trường 3D. Đây là cách hiệu quả để bạn hiểu rõ mối quan hệ giữa 2D và 3D trong AutoCAD.

Bước 4 – Nâng cao kỹ năng với dự án nhỏ

Khi đã vững các thao tác cơ bản, hãy thử thách bản thân với một dự án nhỏ như thiết kế nội thất phòng khách hoặc một chi tiết cơ khí. Điều này giúp bạn áp dụng kiến thức vào tình huống thực tế.

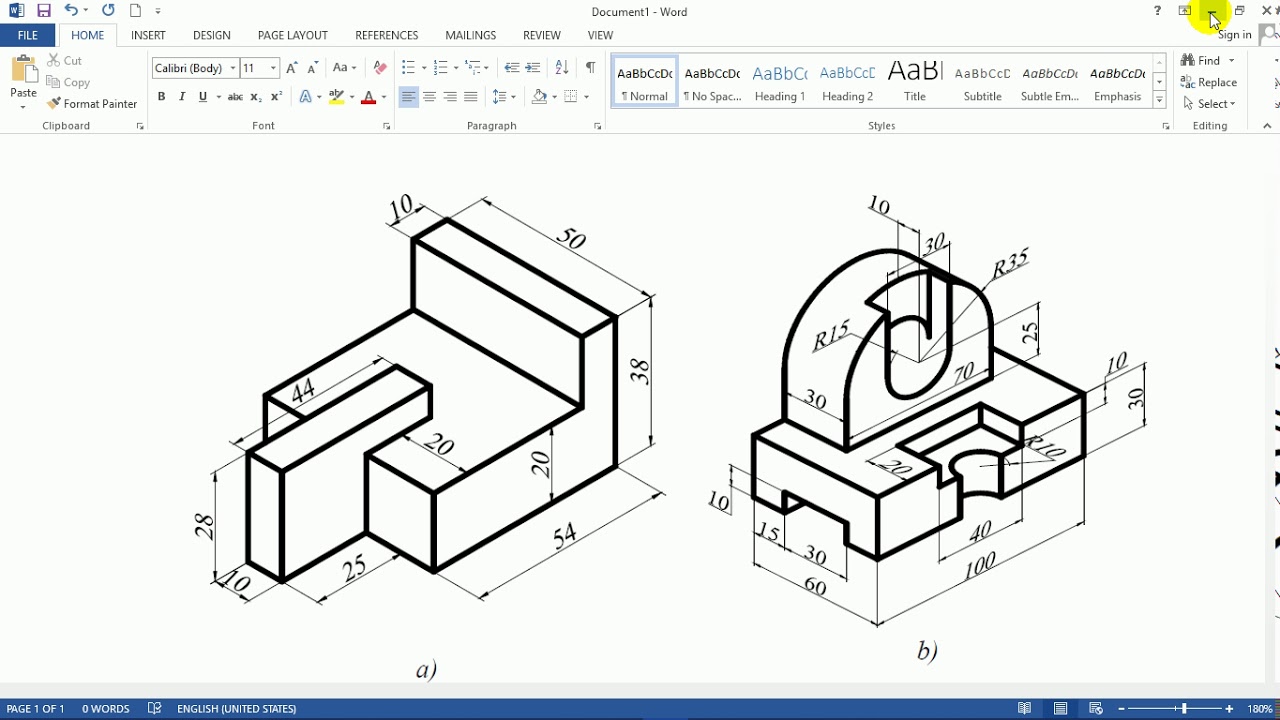

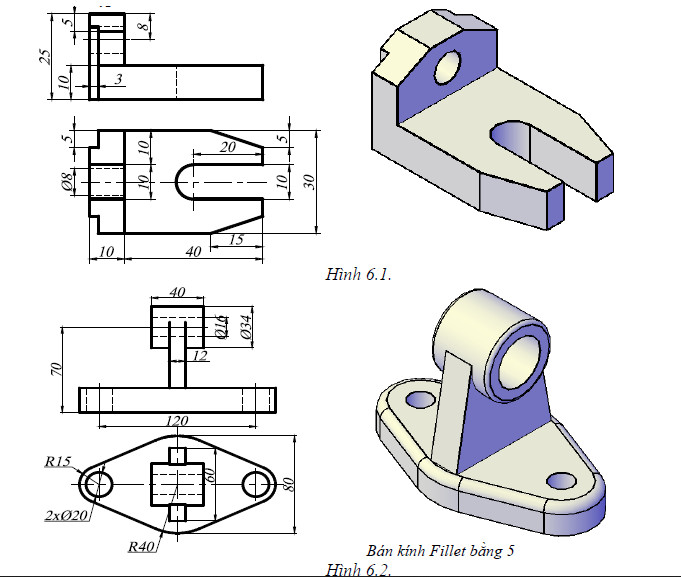

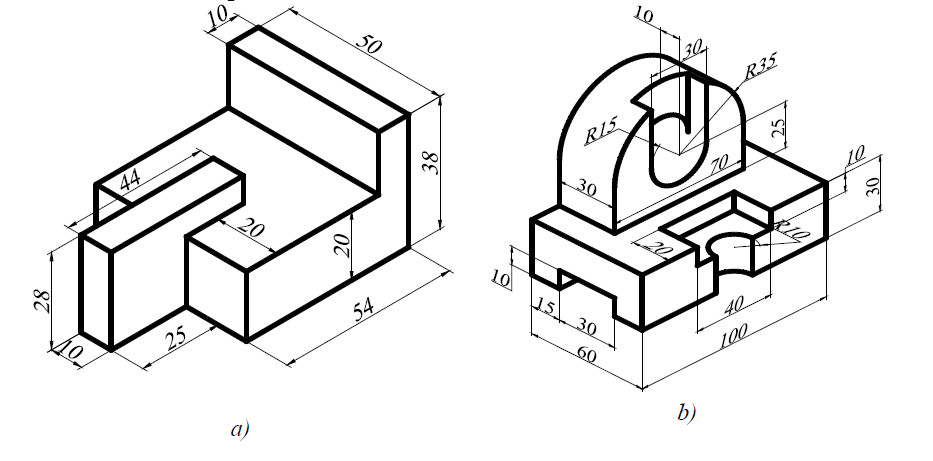

Bài tập thực hành AutoCAD 3D cơ bản

Vẽ khối trụ, khối lập phương, khối cầu

Đây là những khối cơ bản nhất giúp bạn nắm vững nguyên tắc hình học 3D. Sử dụng lệnh CYLINDER, BOX, SPHERE để tạo hình và thử kết hợp chúng với các lệnh Union, Subtract.

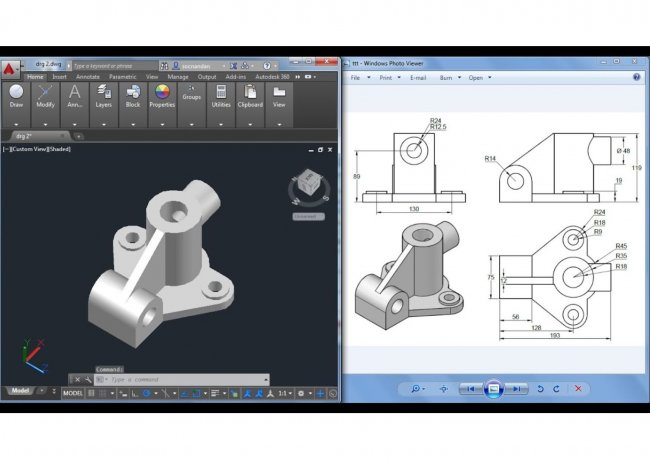

Tạo mô hình 3D từ bản vẽ 2D

Chọn một bản vẽ 2D, sử dụng lệnh EXTRUDE hoặc PRESSPULL để nâng đối tượng lên không gian 3D. Kết hợp các thao tác cắt, gộp để hoàn thiện mô hình.

Xuất file 3D sang các định dạng phổ biến

AutoCAD cho phép xuất file sang các định dạng như STL (in 3D), STEP, IGES để phục vụ sản xuất hoặc chia sẻ với các phần mềm CAD khác.

Mẹo và kinh nghiệm khi học AutoCAD 3D

Sử dụng phím tắt để tăng tốc thao tác

Việc ghi nhớ và sử dụng phím tắt giúp bạn tiết kiệm đến 30% thời gian làm việc. Ví dụ: Ctrl+Z để hoàn tác, Ctrl+Shift+Z để làm lại, Ctrl+Tab để chuyển nhanh giữa các bản vẽ.

Tối ưu cấu hình máy tính cho AutoCAD

AutoCAD 3D yêu cầu máy tính có cấu hình đủ mạnh để xử lý mô hình nặng. Nên sử dụng CPU đa nhân, RAM tối thiểu 16GB và card đồ họa hỗ trợ DirectX 11 trở lên.

Tham gia cộng đồng học AutoCAD để trao đổi kinh nghiệm

Các nhóm Facebook, diễn đàn, khóa học trực tuyến là nơi bạn có thể học hỏi mẹo hay, giải đáp thắc mắc và cập nhật các kỹ thuật mới.

Mua AutoCAD bản quyền giá tốt tại CentriX

Lợi ích của việc dùng AutoCAD bản quyền

Đảm bảo đầy đủ tính năng và cập nhật mới nhất.
Hỗ trợ kỹ thuật chính thức từ Autodesk.
Tránh rủi ro pháp lý khi sử dụng phần mềm lậu.

Ưu đãi khi mua AutoCAD tại CentriX

CentriX cung cấp phần mềm AutoCAD bản quyền với mức giá cạnh tranh, phù hợp cho cá nhân, doanh nghiệp và sinh viên. Đặc biệt, khách hàng còn nhận được các gói hỗ trợ cài đặt và hướng dẫn sử dụng.

Hướng dẫn mua và kích hoạt phần mềm

Truy cập trang chủ CentriX.
Chọn gói AutoCAD phù hợp nhu cầu.
Hoàn tất thanh toán và nhận mã bản quyền qua email.
Kích hoạt phần mềm theo hướng dẫn kèm theo.

Kết luận

AutoCAD 3D là kỹ năng thiết yếu cho những ai làm việc trong lĩnh vực thiết kế, kiến trúc và kỹ thuật. Việc nắm vững các công cụ cơ bản và thực hành thường xuyên sẽ giúp bạn tiến bộ nhanh chóng. Để đảm bảo hiệu quả và tuân thủ pháp luật, hãy lựa chọn AutoCAD bản quyền từ CentriX – nhà cung cấp uy tín, giá cạnh tranh, dịch vụ tận tâm.

FAQ – Câu hỏi thường gặp

AutoCAD 3D có khó học không?

Ban đầu có thể hơi khó với người chưa quen phần mềm CAD, nhưng với lộ trình rõ ràng và luyện tập đều đặn, bạn sẽ nhanh chóng làm chủ công cụ.

Tôi có cần học AutoCAD 2D trước không?

Có. AutoCAD 2D là nền tảng giúp bạn hiểu nguyên lý vẽ và thao tác trước khi chuyển sang 3D.

AutoCAD 3D bản quyền giá bao nhiêu?

Giá tùy theo gói cá nhân, doanh nghiệp hoặc sinh viên. Liên hệ CentriX để được báo giá và ưu đãi tốt nhất.
